拆解三星Galaxy S22+ 看内部结构、散热、防水设计

三星GalaxyS22+整机采用了2种螺丝固定,共计23颗。内部属于比较常见的三段式结构。SIM卡托、USB接口处以及按键软板上都套有硅胶圈,自然可以起一定防水防尘作用。整体来说拆解难度中等,有较强的可还原性强,内部结构属于中规中矩。比较特别的是应该就是有超宽频天线以及IP68防水等级了。散热方式主要是采用了导热硅脂+石墨片+液冷管的方式进行散热,不过液冷管的面积还是比较小的。

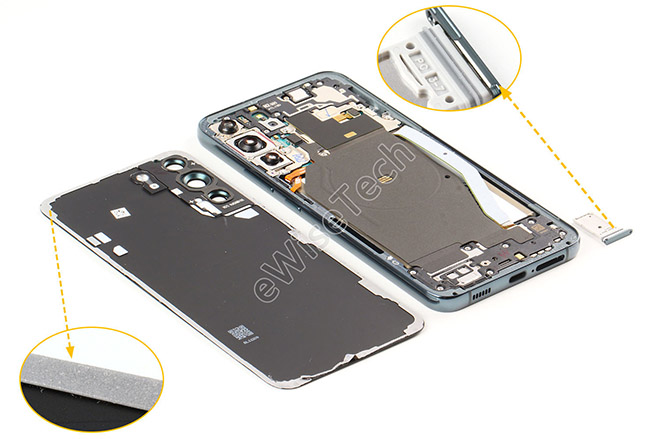

首先依然是先将S22+关机,取出卡托,在卡托上有硅胶圈。通过热风枪对后盖四周进行加热,随后再利用吸盘和撬片慢打开后盖,后盖四周有用于固定的白色胶条。

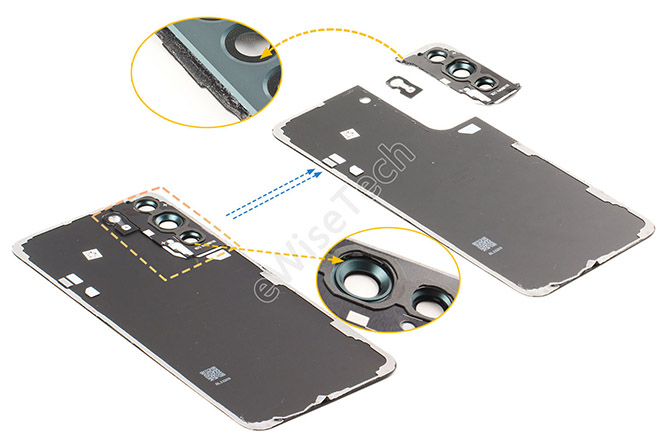

后盖非常轻薄,也并没有大面积泡棉,只有后置摄像头盖板与闪光灯盖板都是通过胶固定在后盖上,盖板正面还贴有泡棉用于保护镜头。

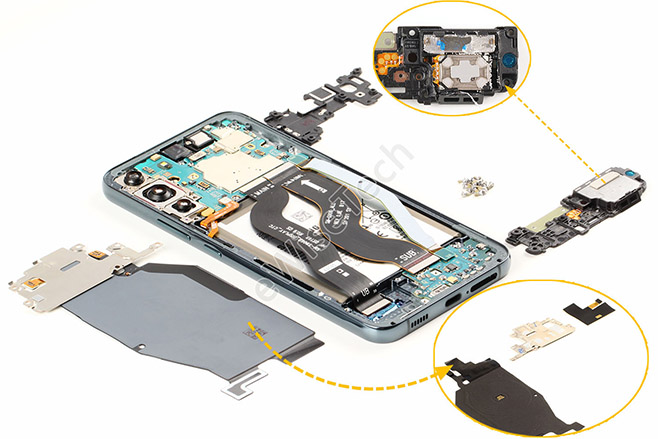

接下来拆解主板盖与扬声器,取下固定的螺丝,就可拆下。金属的主板盖上贴有无线充电&NFC线圈和超宽频天线,下方还贴有大面积石墨片,可以起散热作用。而底部扬声器是和振动器集成在一个模块中。

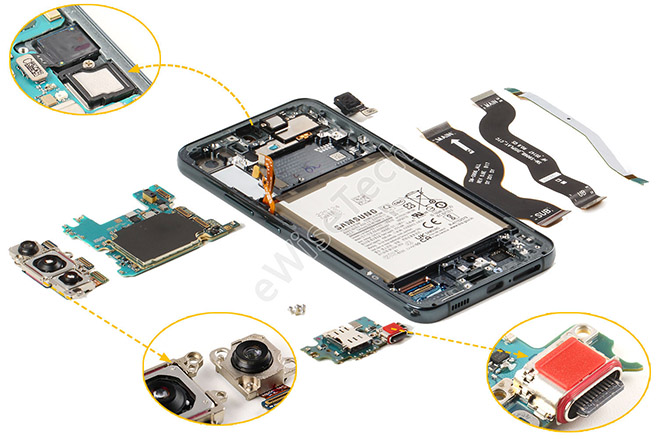

继而取下主板、副板、前后摄像头模组、主副板连接软板、主板连接屏幕软板。其中在前置摄像头上贴有石墨片起散热作用;后摄摄像头支架上有定位孔和定位柱互相固定。副板USB接口处也套有硅胶圈用于防水。

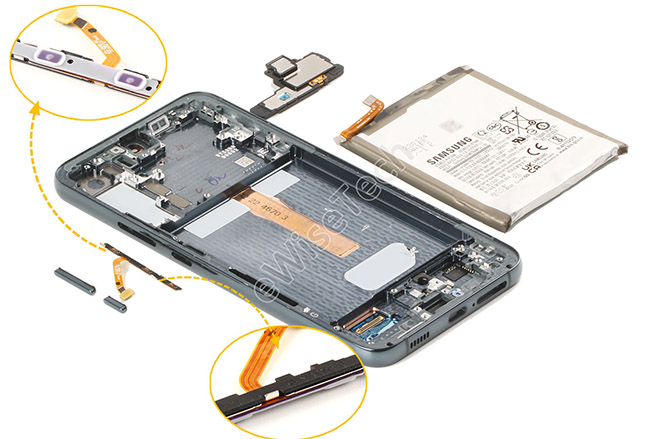

而电池依旧是通过易拉胶固定,方便拆解。电池排线有贴导电布。随后取下按键、按键软板和顶部扬声器。在按键软板正面贴有防水硅胶圈,背面为塑料支撑架。

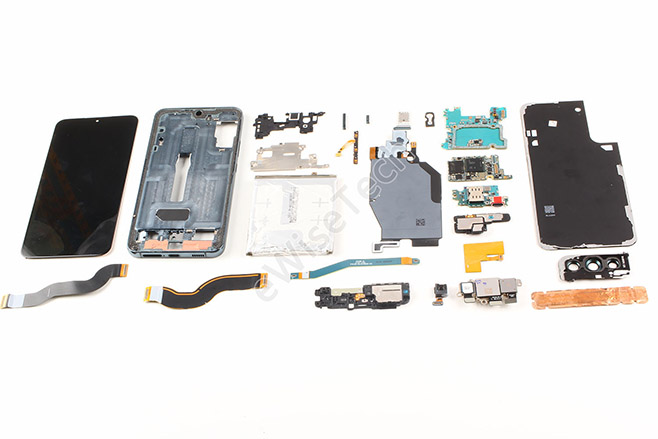

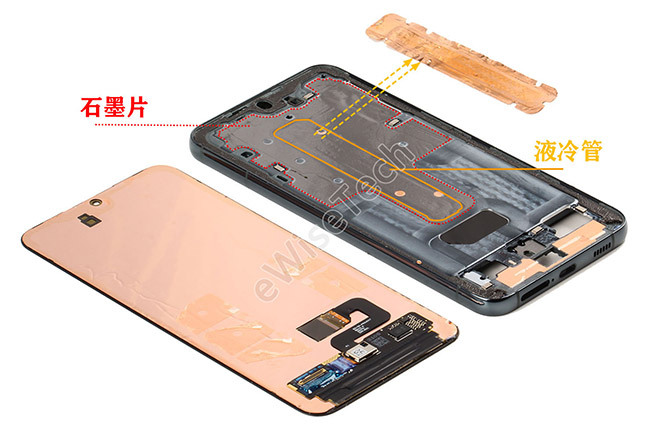

最后用加热台加热后,慢慢分离屏幕。屏幕背面是整面的铜箔,内支撑正面则贴有大面积石墨片,在石墨片下方就是液冷管,撕下石墨片后,取下液冷管,完成全部拆解。

拆解总结

到这里,三星Galaxy S22+的拆解算是完成了。S22+整机采用了2种螺丝固定,共计23颗。内部属于比较常见的三段式结构。SIM卡托、USB接口处以及按键软板上都套有硅胶圈,自然可以起一定防水防尘作用。

底部是将扬声器与振动器集成在一个模块里;散热方式主要是采用了导热硅脂+石墨片+液冷管的方式进行散热,不过液冷管的面积还是比较小的。

整体来说拆解难度中等,有较强的可还原性强,内部结构属于中规中矩。比较特别的是应该就是有超宽频天线以及IP68防水等级了。
到S22+的主板采用堆叠方式,堆叠的小板上主要为电源区域和处理器&内存和闪存区域,来看看主板上与小板上的主要芯片。

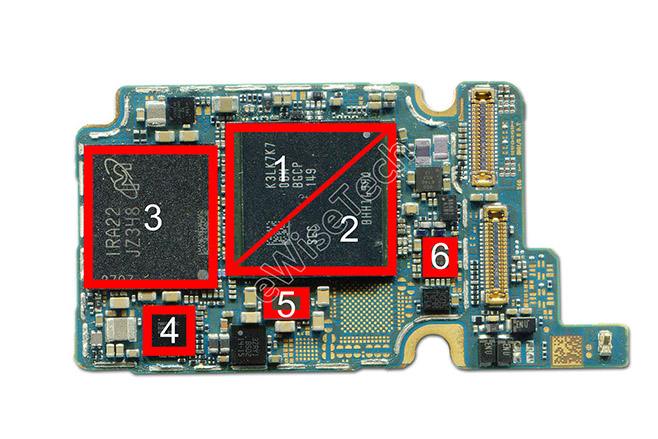

主板1正面主要IC:

1. Samsung-K3LK7K70BM-BGCP-8GB内存芯片
2. Qualcomm-SM8450-AC-高通骁龙8 Gen1处理器芯片
3. Micron-MTFC256GAXATEA-WT-256GB闪存芯片
4. Maxim-MAX77705C-电源管理芯片
5. NXP-PCA9481-电池充电芯片
6. NXP-SN220-NFC控制芯片

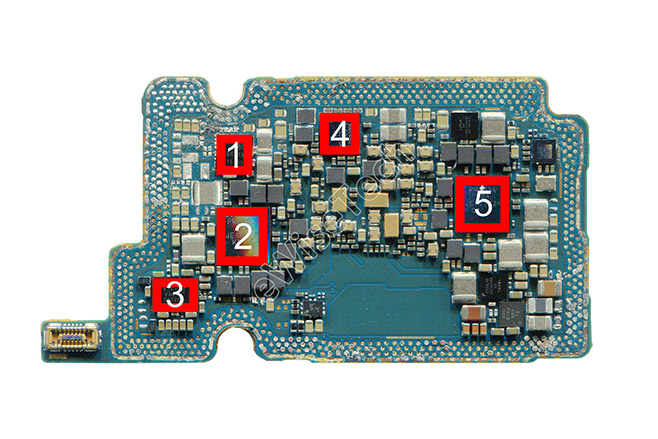

主板1背面主要IC(下图):
1.Samsung-S2MPB02-电源管理芯片
2.Qualcomm-PM8350C-电源管理芯片
3.IDT-P9320S-无线充电收发芯片
4.Qualcomm- PM8450-电源管理芯片
5.Qualcomm- PM8350-电源管理芯片

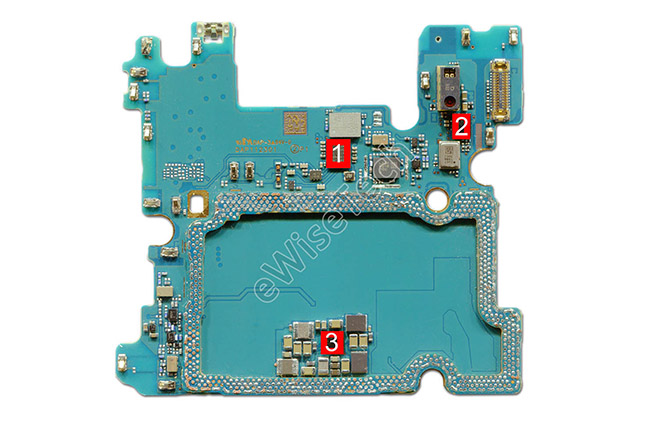

主板2正面主要IC(下图):
1. NXP- SR100T-超宽频芯片
2. STMicroelectronics- LSM6DSO-六轴加速度传感器+陀螺仪芯片
3. Silicon Mitus-SM3080-屏幕电源管理芯片

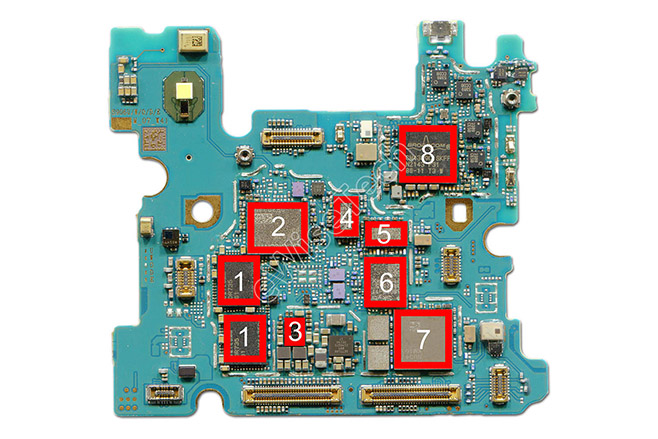

主板2正面主要IC(下图):


1. Qualcomm-SDR735-射频收发芯片
2. Qualcomm-QPM6815-射频前端模块芯片
3. Qualcomm-PMR735A-电源管理芯片
4. Skyworks-Sky58269-射频前端模块芯片
5. Qualcomm-射频功率放大器芯片
6. Skyworks-SKY58083-11-射频前端模块芯片
7. Broadcom-AFEM-9146-射频前端模块芯片
8. Broadcom-BCM4389-WiFi/BT芯片

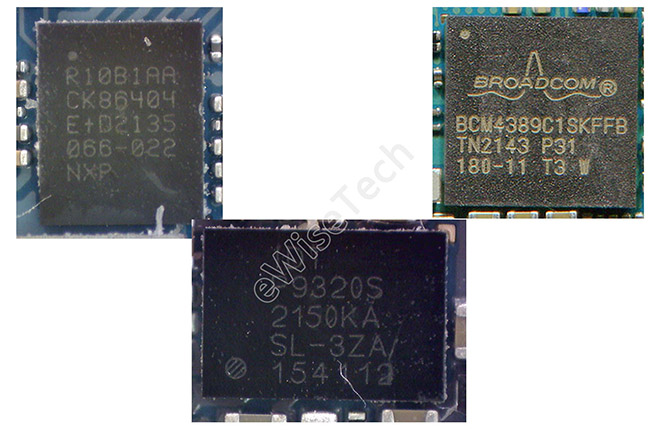

采用IDT P9320S无线充电芯片。超宽频芯片为NXP的SR100T,WiFi/BT芯片Broadcom BCM4389。

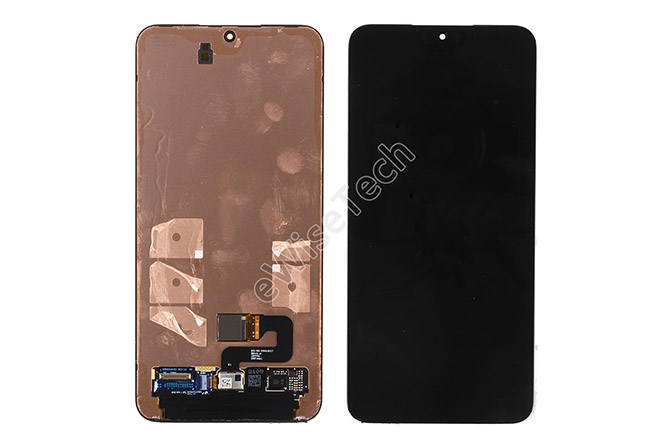

器件方面,主要的屏幕是采用三星的6.6英寸2340x1080分辨率AMOLED屏,支持120Hz刷新率,型号为AMB655AY01。我们看到屏幕背面有大面积散热铜箔起到屏蔽和散热的作用。

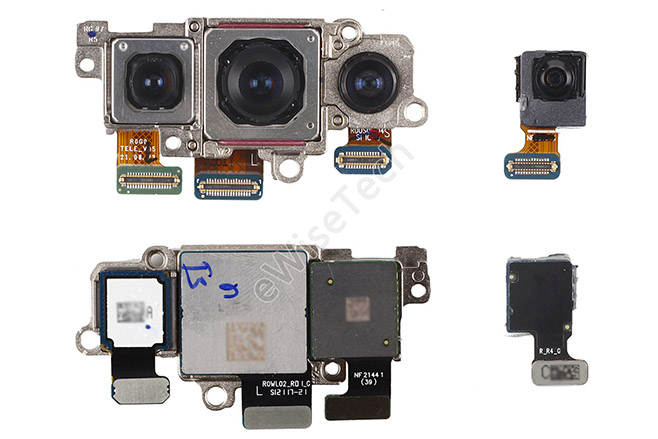

后置1000万像素长焦摄像头(f/1.75)+5000万像素广角摄像头(Samsung JN5 f/1.8)+1200万像素超广角摄像头(Sony IMX563 f/2.2),支持OIS防抖,前置1000万像素摄像头,光圈为f/2.2,支持自动对焦。
来源:eWiseTech
