GB7000.1-2015对LED灯具内部导线与外部电线的要求

LED灯具的结构不同于传统灯具,出于散热、体积限制、可控操作等方面原因,LED灯具使用的内外部接线也会发生较为明显的变化。

传统光源的灯具,其外部接线一般仅有电源线(不可拆卸的软缆软线)和互联电缆线,内部则有很多导线连接灯座-镇流器-触发器-电容器-启辉器座。LED灯具仅需光源引出的导线连接至LED控制装置,偶尔增加一些杂类电路(调光电路、恒流电路等),不再需要容纳大量元器件的腔体,故LED灯具的内部线时常贯穿在灯具腔体外,或暴露在户外环境中。

在现行版本标准中,对于暴露在非普通灯具外部的导线,标准均要求使用60245 IEC 57的橡皮线,并且要求线经至少为1.0平方毫米。由于LED灯具大量使用安全隔离控制装置,存在很多安全特低电压电路,新版标准对这部分电路用线规格进行了放宽:只要满足SELV,并且电压在25V交流或60V直流以下,可以使用最小线径为0.4mm2的导线,同时对绝缘层材质没有要求。这样一来,LED灯具使用的导线可以有更多的选择,诸如低烟无卤线将被更多的LED灯具选用,其遭遇火灾不会释放出大量烟雾的特性非常适合一些特定场所的使用。无独有偶,我国电线电缆行业也在开展电器设备内部连接线缆的光源的灯具(结构章节也有特殊要求),在说明书上应包括下述内容:“此灯具内的光源应由制造商或其代理商或一个类似的有资格的人来替换。”

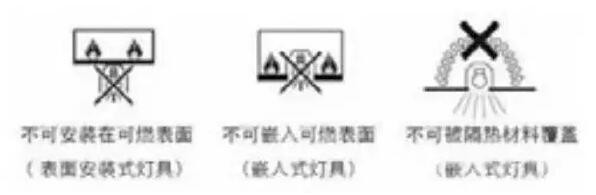

安装面材料警告符号

反对 0举报收藏 0打赏 0
支持 0 反对 0 回复 举报 沙发 2021-08-19 01:21
 这些符号在哪里可以下载呢
