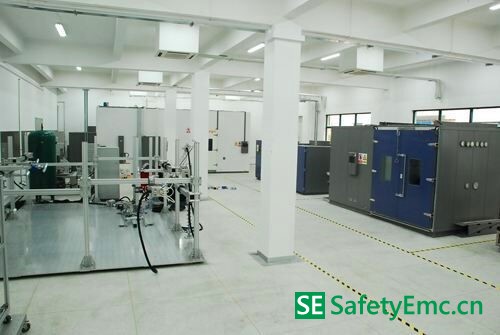

洗碗机能效性能检测试验室

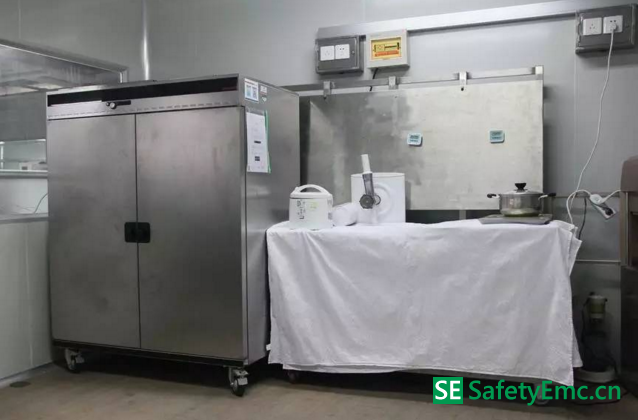

洗碗机能效测试系统

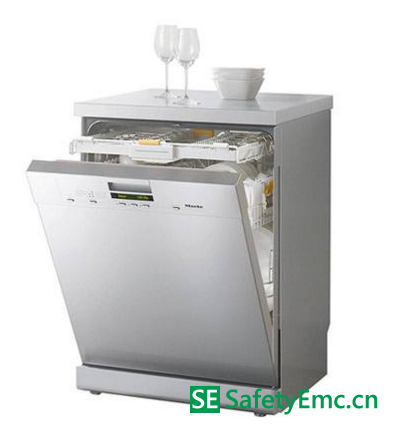

德国Miele美诺洗碗机

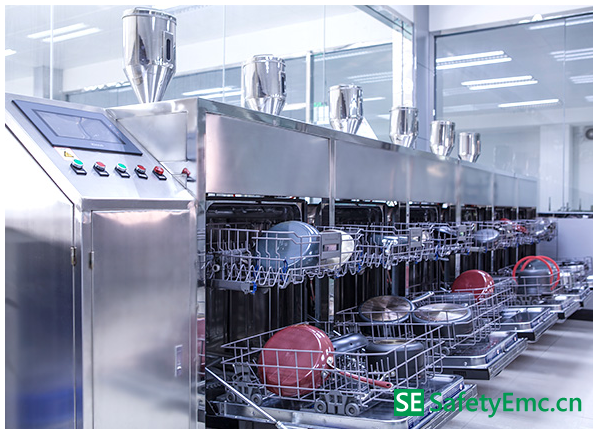

洗碗机寿命测试台

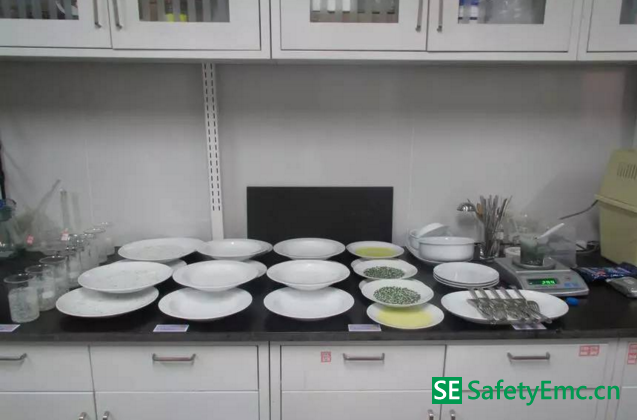

标准餐具


一.适用范围
本洗碗机性能检测试验室通过保温库体和附带的空气再处理机组提供被测洗碗机稳定的温湿度环境工况、利用恒温水系统及相关测控系统,使被测机组能长期在稳定的环境条件下运行,测试洗碗机在相关国标下的能耗及其他各项性能,并满足相关机组的国家抽检、型式试验、认证认可等的测试需求。

二.设计及满足标准
1、设计标准
▲GB/T 20290-2016 洗碗机能效水效限定值及等级
▲ EN 50242 家用电动洗碗机测量性能的方法
▲IEC 60436-2015 家用电动洗碗机 性能测量方法
▲QB/T1520-2013 家用和类似用途电动洗碗机;
▲AS/NZS2007.1家用电器性能-洗碗机-性能、能耗和水耗测试方法;
▲SASO 2692 家用电动洗衣机能效标签要求等。

三.试验装置测试的内容及范围
1、测试的机型:
▲洗碗机(电动/家用/商用)
2、被测机组的结构型式及尺寸
▲ 机组外形尺寸不大于(宽Χ深Χ高):1000mmΧ800mmΧ1000m
3、测试工位及参数:
▲六工位/室。
4、 洗碗机能效性能系统测试项目
1)洗涤性能测试;
2)干燥性能测试;
3)耗电量、耗水量和时间(能耗及水耗测试);
4)机械安全测试;
5)操作适用性测试;
6)程序适用性测试;
7)寿命测试;
8)▲ 噪声测试(选配)
9)▲ 被测机功率:3.0kW/工位,八工位/室。

四.主要性能技术指标
1、空气温度范围:
▲ 能效室及污染室:18℃~25℃,±2℃。
▲ 能效室湿度:45% RH ~75%RH,±5% RH
2、测试用水:
▲ 水温要求:15℃~65℃,±2℃。
▲ 水硬度要求:硬水 2.5mmol/L;软水 0.7mmol/L;
▲ 水压要求:(240±20)kPa;
▲ 水压调节范围:0.05-1.0MPa 间可调,波动在±0.02MPa 范围内;
▲ 流量控制范围:0-12L/min;
▲ 流量控制精度:0.1L。
3、测试电源:
▲容量:30KVA;
▲电压:低档:5V-150V(L-N);高档:10V-300V(L-N),±1%;
▲频率:50Hz,60Hz,47Hz~63Hz 可调;频率稳定率:≤0.01%;
▲负载稳压率:±1%(线性负载);
▲波形失真率 THD: 2%(线性负载)。
4、能耗及水耗测试:
1)用电量、用水量、时间、温度、湿度、功率、电压,电流、频率、水温、
水压。
2)曲线显示与查询界面。
3)存储、查询。

五.试验室库体要求
1.试验间库体:采用 50mm 厚的 0.6mm 厚彩钢板阻燃式聚氨酯库板;
2.库体外形几何尺寸:4200×4500×3000mm;
3.库体内底板地面至孔板的净空尺寸:2600mm;
4.试验间的地面采用混凝土地面,地面开排水槽,上铺不锈钢格栅;
5.试验间大门:1200×2200;
6.测试工装:木质(嵌装式用);
7.房间装 30WLED 灯;
8.在库板墙上(门口位置)安装单相市电备用电源插座;
9.测试房间有测试运行指示匾牌;
10.测试室设计有急停装置;
11.送风方式:房间采用孔板送风,空调柜下部回风。

六.噪音测试系统(选配)
噪音实验室尺寸:(外箱)2000mm×2000mm×2200mm(L×W×H)
(内箱)1800 mm×1500mm×1850mm(L×W×H)
室内声压级: ≤40dB(A)【室外声压级≤85dB(A)】

组成部件
1.墙面隔板:采用镀锌钢板及32Kg/m3的聚脂纤维环保吸音棉,吸声层厚度`为50mm,用双层聚脂纤维布包裹制作而成;(附聚脂纤维吸音棉环保监测报告)
2.顶底面隔板:采用镀锌钢板及32Kg/m3的聚脂纤维环保吸音棉,吸声层厚度`为50mm,用双层聚脂纤维布包裹;
3.外开隔声门:检测人员进、出隔音房入口;
4.产品进、出口移门:产品进、出隔音房的出、入口;

5.自动控制电机:选用松下自动电机作为移门动力系统;(附使用说明书)

6.照明灯、不锈钢溢水槽、隔音观察窗、减震器等。
