IEC/EN/UL 62368-1与IEC/EN/UL60950-1对于气体放电管跨接的要求说明

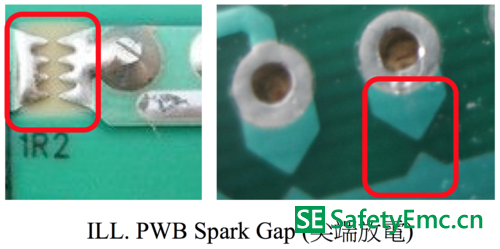

开关电源为解决来自二次侧(Secondary)静电放电(electrostatic discharge, ESD)问题,除了传统上PWB采用尖端放电方式(spark gap)如下图PWB ILL. PWB Spark Gap(尖端放电)外,也可以采用可接受气体放电管(GDT, Gas Discharge Tube)解决相关问题。



气体放电管(GDT, Gas Discharge Tube)若不跨接任何安规绝缘(Basic insulation, supplementary insulation or Reinforced insulation),产品设计上以解决ESD问题为设计主要考虑,法规没有安规要求(Safety requirements),若因为ESD的效果,需要气体放电管(GDT, Gas Discharge Tube) 跨接Reinforced insulation or Double insulation解决相关问题,如下图ILL. GDT Reinforced insulation的设计,必须依照UL PAG P1.5.2-15, 需符合下列要求:

- GDT评估UL 1449(VZCA2)(IEC/EN 61052)的认证

- 符合相关耐压要求

- 符合相关内外部距离要求
