距离华为 Mate 20 系列开售已经有一段时间了，不少用户都已经收到了新机。按照传统，著名的拆解网站iFixit也是时候对其进行“肢解”了。果不其然，日前他们就公布了华为 Mate 20 Pro 的拆解报告。
那么，现在我们就通过 iFixit 的拆解，来看看 Mate 20 内部结构、散热以及电磁兼容(EMC)是如何设计的。

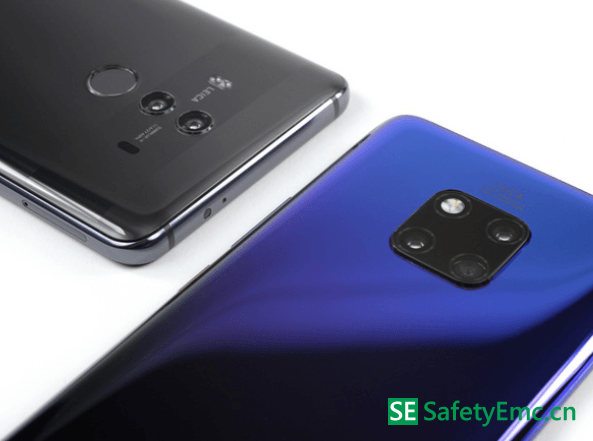

来到背面，Mate 20 Pro 的摄像头从双摄升级到了三摄，背部的指纹识别模块也因屏下指纹以及面部结构光解锁的加入而消失了。

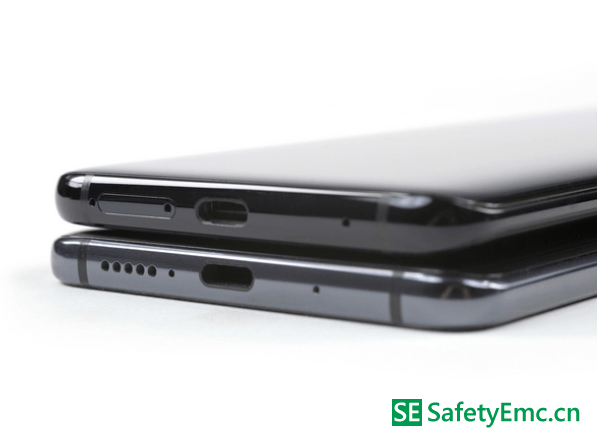

Mate 20 Pro 的底部扬声器集成在了 USB-C 接口中，所以对比 Mate 10 Pro，你会发现位于底部左侧的几个扬声器开孔消失了，取而代之的则是内部经过全新设计的 SIM Card/NM Card 卡槽。
对比结束后，就要正式开拆了。与拆解 iPhone 不同的是，iFixit 选择从背面开始对 Mate 20 Pro 进行拆解。

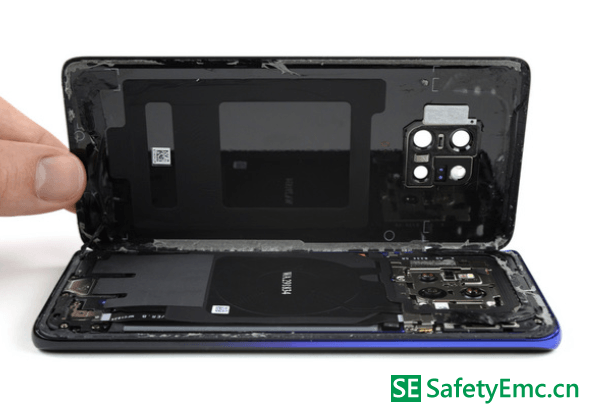

经过热风枪、撬棒以及吸盘的轮番上阵后，Mate 20 Pro 的玻璃背板被打开。与拆解 Mate 10 Pro 不同的是，由于背部指纹识别模块的移除，故在开启后盖时不再需要担心会扯断排线（这应该也是选择从背壳开始拆的原因）。
移除背盖后，首先看到的就是 Mate 20 Pro 的双向无线充电线圈。华为之前一直没有在自家的产品中加入无线充电功能。而在 Mate 20 Pro 上，华为不仅直接来了个 15W 功率的无线充，实现了“无线比有些有线更快”，还加入了反向无线充功能。

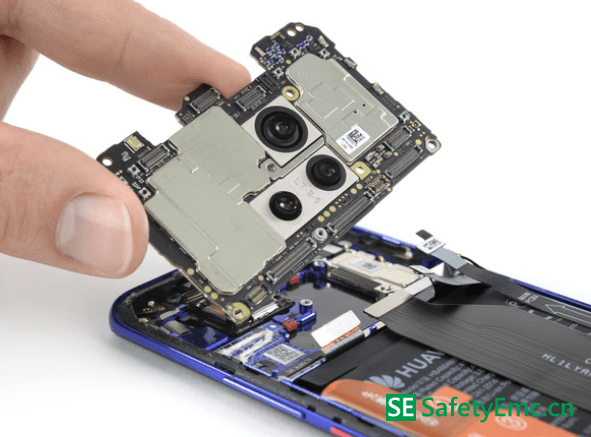

主板通过 9 条排线与其他组件相连接。卸下后发现，Mate 20 Pro 和 P20 Pro 一样，都是通过使用相对更小的主板来换取更多空间以塞下更大的电池。

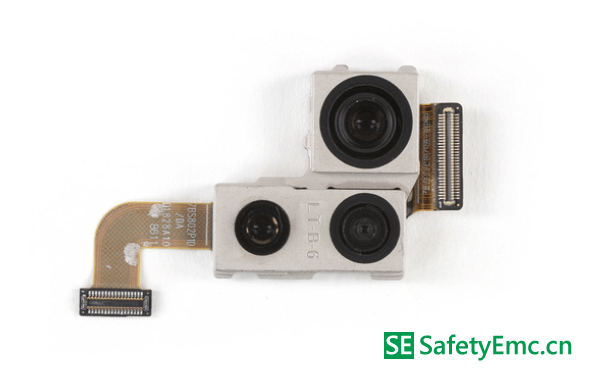

从主板中进一步卸下 Mate 20 Pro 的三个后置摄像头：
右上：4000 万像素 F1.8 等效 27mm 广角摄像头
右下：2000 万像素 F2.2 等效 16mm 超广角摄像头
左下：800 万像素 F2.4 等效 80mm 5 倍光学变焦摄像头

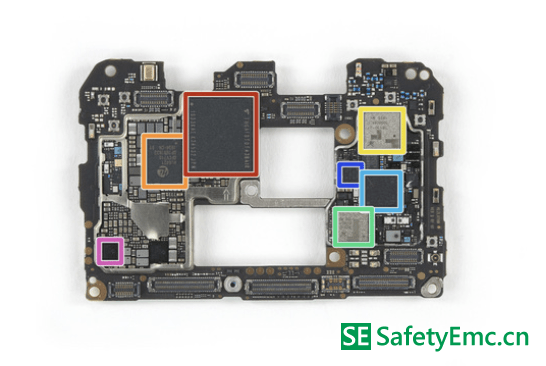

把摄像头模组从主板上卸下之后，我们也可以更清晰地看到主板上的内容：
- 红色：东芝 THGAF8T0T43BAIR 128 GB 通用闪存
- 橙色：海思 Hi6421电源管理 IC
- 黄色：Skyworks 78130-21 WCDMA / LTE 频段前端模块 8/12/13/20/26/27
- 绿色：Skyworks 78132-52 WCDMA / LTE 频段 7/30/40/41 前端模块
- 蓝色：Skyworks 78131-21 WCDMA / LTE 频段 1/2/3/4/25/34/39 前端模块
- 深蓝色：Skyworks 7360-2A 04115.1 1821 MX 射频模块
- 紫色：HiSilicon Hi6422 包络跟踪器

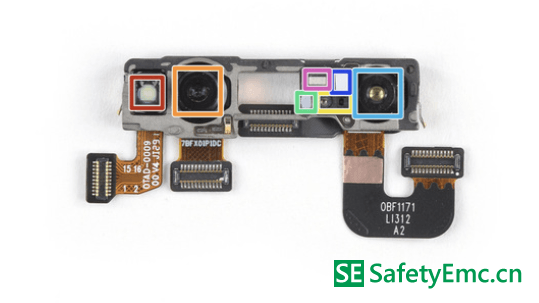

而在拆解之后，我们也终于可以一睹这片刘海下的内容了：
- 红色：点阵投影仪
- 橙色：与 P20 系列相同的 2400 万像素 F2.0 等效 26mm 前置摄像头
- 黄色：距离传感器
- 绿色：泛光感应元件
- 蓝色：环境光传感器
- 浅蓝色：红外摄像头
- 紫色：未知

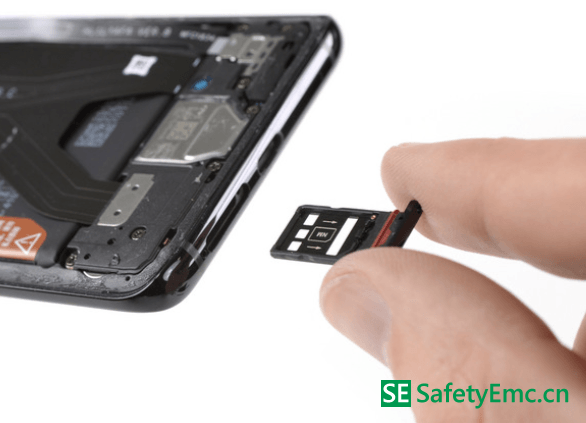

配合新的卡槽设计，华为在发布会还为大家带来了新的记忆卡标准：NM Card。NM Card 的全称“Nano Memory Card”其大小和形状与我们常用的 Nano SIM Card 一致。而 Mate 20 Pro 上全新的卡槽则可在插入一张主 Nano SIM 卡的同时，在背面再插一张 Nano SIM 卡或者一张 NM Card。
另外，新的 NM Card 提供最高 95MB/s 的读取速度，并且目前仅由华为自己生产。

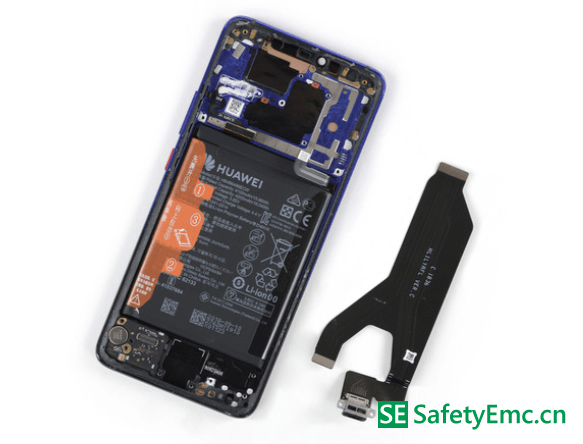

与 P20 Pro 一样，Mate 20 Pro 的 USB-C 接口是安装在柔性的排线上的。这就意味着一旦接口出现故障而需要更换时，维修费用会比像 Pixel 3 XL 上那些装在元件板上的要更低一些。

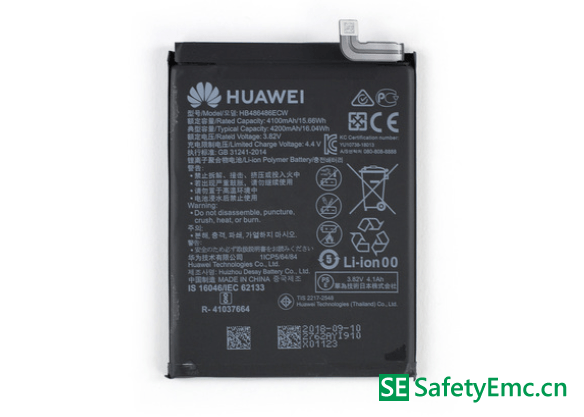

长续航是 Mate 系列一直以来的特点，而 Mate 20 Pro 则配备了一块 4200mAh（16.05Wh） 的大电池。比iPhone XS Max(15.28Wh), 三星Galaxy Note 9(15.4Wh)等旗舰机型，在电池容量上，Mate 20 Pro 则保持领先的地优势位。

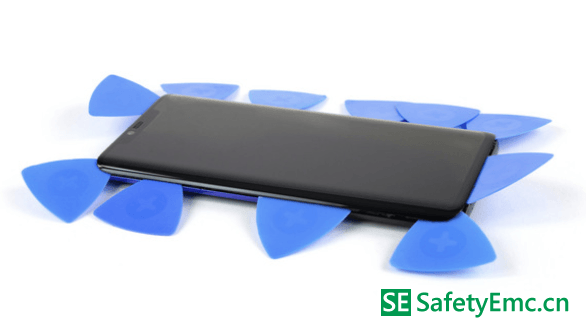

剩下屏幕部分，通过热风枪加热以及使用翘片即可将屏幕与中框部分相分离。这次 Mate 20 Pro 使用的是一块 3120x1440 像素，19.5:9 像素密度为 538 ppi 的屏幕。

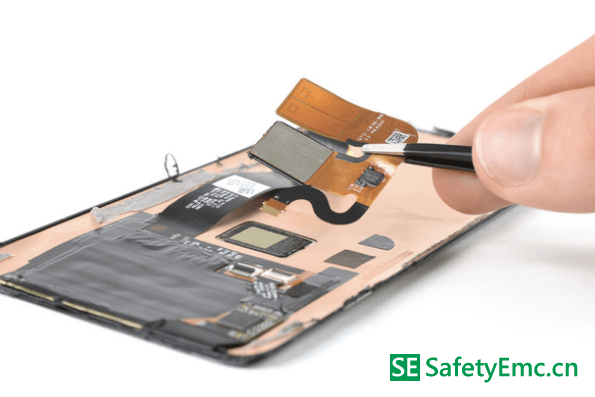

在AMOLED 面板的下方还发现了新加入的屏下指纹识别模块，该光学指纹传感器由 汇顶（Goodix） 提供。

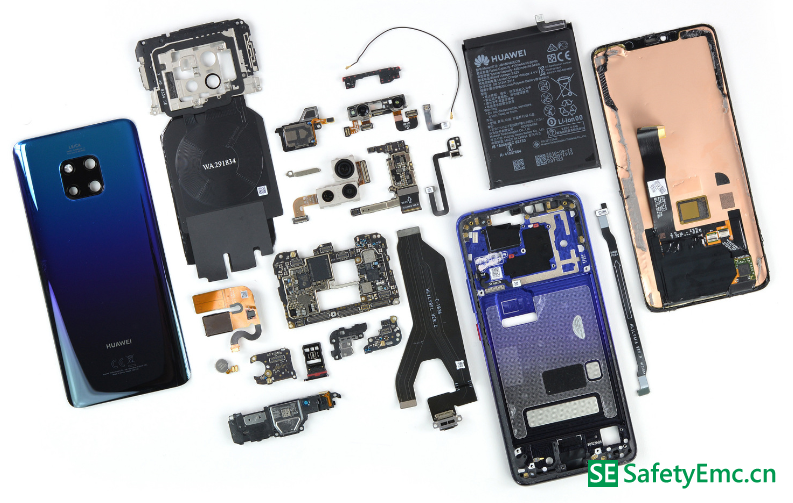

最后，通过iFixit拆解，我们发现Mate 20 Pro 内部结构布局设计合理，主板零件摆放规整，主要芯片以及射频电路都有加shielding，在散热和电磁屏蔽方面，在屏幕下面使用了大面积的铜箔，和iphone XS Max比起来 low很多, 可能为节约成本吧。iphone XS max 在屏幕下面和后盖的里面都使用的是铁片作为散热和屏蔽, 铁片下面还贴有黑色Mylar，不仅美观还好看。另外我们发现，Mate 20 Pro CPU、内存等发热严重的芯片都没有使用散热片，不像魅族16加铜管液冷散热，可能是麒麟980 CPU功耗比较低的缘故吧。
