ESD整改方案—完整地对ESD静电管的作用

一、ESD整改前测试现象:

测试样机是一款蓝牙音箱,机身有裸露的金属喇叭网,USB端口。对USB金属端口进行接触±4KV ESD放电,样机会出现不出声音的现象;但机器能正常关机,反复试验确认样机只能过接触1KV。客户需要我们提供一套ESD整改方案。

二、ESD整改过程分析:

通过蓝牙音箱受干扰的表现现象为不出声音,蓝牙一直处于连接的状态,手机上的播放器在正常的播放,所以怀疑是MCU出来的信号受到干扰了;于是在MCU出来的信号上加ESD静电管,测试发现无明显改善。分析电路原理,发现MCU出来的信号将给到DSP,DSP处理后再将信号给功放。所以DSP也是我们怀疑的对象,我们将信号从MCU出来后直接就给功放,再测试ESD性能,发现机器能抗4KV的静电。最终通过反复确认是DSP的复位受到干扰,但一开始由于受板子位子的限制,ESD静电管的泄放路径在一个很小的地上,效果不好,当我们将ESD的泄放路径扩大到一个很大的地时,样机测试的时候就能够ESD±4KV的接触放电。



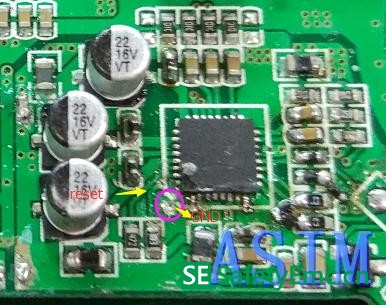

                             ​  图一(ESD的泄放地小)


          图二(ESD的泄放地大)

整改心得:ESD管在使用的时候要注意一些小细节,小细节不注意,可能最后的测试结果完全不一样,ESD静电管在使用的时候要尽量使得ESD静电管的泄放地是一个完整的地(完整的地是长宽比小于3的GND)。
