蓝牙键盘ESD案例

客户介绍:

深圳某电子有限公司是光明一家从事电脑和手机周边产品研发、生产厂家,其公司研发的一款蓝牙键盘在宝安某检测机构进行测试时,没能通过EMC中的ESD静电放电标准接触±4;空气±8K)测试,经测试机构工程师推荐给我司,经我司EMC工程师分析整改,使用高分子ESD静电保护器件后,重新测试后顺利通过。

解决方案

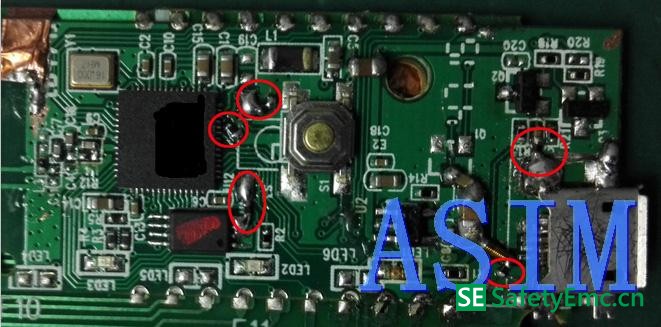

1、在USB供电线路串上RU滤波器及并联高分子ESD静电保护器

2、在敏感线路与地间并联高分子ESD静电保护器件

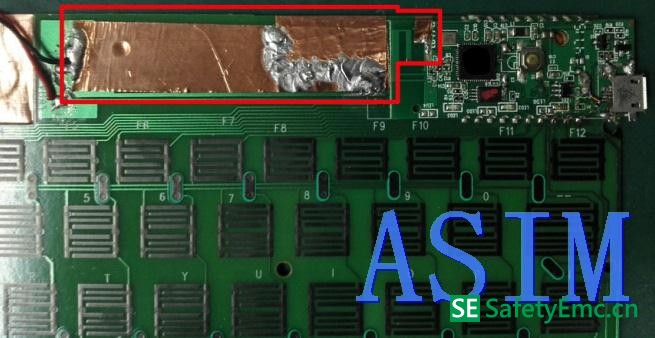

3、在主板地与电池负极间用铜箔加宽走线连接
