ESD静电整改之柱式蓝牙音箱死机案例

一、 ESD静电整改前现象描述



 (图片来源于网络)

客户样机为立式柱体的蓝牙音箱,按键、功能指示灯、USB盘插口都设计在顶部,按照ESD静电(IEC/EN61000-4-2标准),在工作模式下对LED指示灯实施空气±8K放电时,机器出现死机现象,重新开关机启动正常。

该蓝牙音箱的指示灯小板与主板分离,通过排线连接,指示灯负脚通过磁珠直接连到MCU内部。由此判断ESD静电是通过LED负脚走线进入MCU,从而干扰MCU正常工作,出现死机现象。

二、ESD静电整改方法:

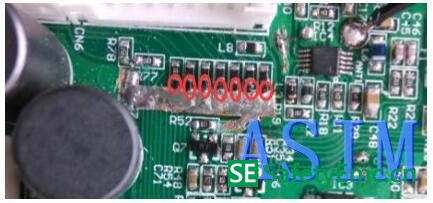

LED指示灯每个引脚走线和供电线串联磁珠的后面,对地并联TVS管(型号:ESD3V3D250TA)如下图红色圆圈处:

esd静电检测,静电整改,双向tvs管,放电管,磁珠,阿赛姆

三、ESD静电整改后测试结果:

整改后,重新对LED指示灯进行空气±8K放电,音箱能正常工作,没有出现死机、复位等不正常现象。
