电源EMI辐射整改





           客户测试产品为智能儿童教育机器人电池充电模块,用5V适配器通过模块USB接口给电池充电,此类产品为消费类,辐射测试等级为Class B,测试水平方向在230MHZ左右余量不足,如下图:



贴片共模电感,辐射整改,emi整改

            通过波形图初步分析是电源部分引起的,先拿磁环绕在适配器与模块连接线的输入端,测试波形230MHZ有明显降下来,可以通过Class B。但是客户要求产品外观的完美性,线材上不容许绕磁环;只能通过修改模块内部电路。

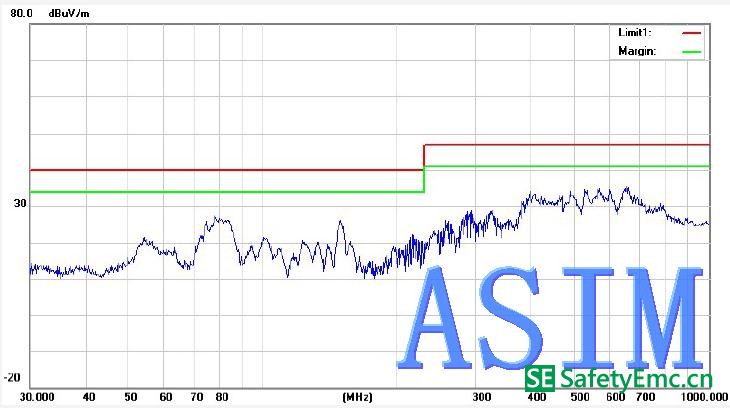

            拆开产品,里面有DC-DC电路,用近场探头探DC-DC部分230MHZ波形很高,DC-DC振荡电路干扰没有滤除干净,插上USB线缆后,电缆线形成天线发射出去。通过在线材上绕磁环可以解决,是的共模噪声,在PCB板 UBS充电电源+、GND线串ASIM共模滤波器(型号:CMF2G102WIT),在并联贴片电容,装好测试,通过Class B。整改后测试波形图如下:



贴片共模电感,辐射整改,emi整改

  原理:

共模电感是两个线圈绕在同一磁芯上,匝数和相位都相同(绕制反向)。这样,当电路中的正常电流流经共模电感时,电流在同相位绕帛的电感线圈中产生反向的磁场需相互抵消,此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼);当有共模电流流经线圈时,由于共模电流的同向性,会在线圈内产生同向磁场而增大线圈的感抗,使线圈表线为高阻抗,产生较强的阻尼效果,以此衰减共模电流表,达到滤波的目的。

反对 0举报收藏 0打赏 0
支持 0 反对 0 回复 举报 沙发 2023-06-05 15:13

谢谢分享!
