平板电脑的ESD整改方案

一、产品介绍:

平板电脑是一种小型的、方便携带的个人电脑,以触摸屏为基本的输入设备。它拥有的触摸屏允许用户通过触控笔,或是直接用手指来进行作业而不是传统的鼠标键盘。由于平板的轻、薄、小、低耗损和高性价比,所以越来越受到消费者的青睐。随着平板的轻薄小巧,ESD的风险也越来越大,在设计产品时需要考虑ESD的保护,以提高产品的可靠性和使用的稳定性。

二、整改案例:

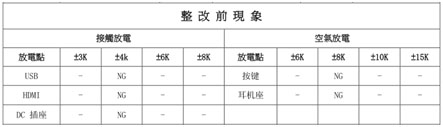

1、整改前实验现象:

2、整改后实验现象:

3、整改方案:

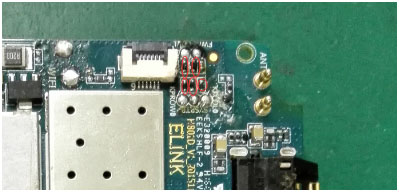

1在按键的KPCOL1、PWRKEY-R、KPCOL0、SYSRSTBKPROW0对地分别并上ASIM TVS(<型号:ESD5C150TA ),如图红圈处:

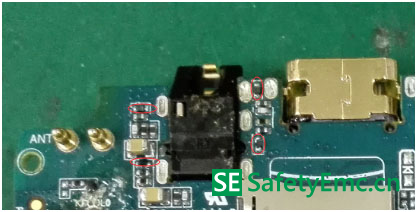

2在耳机的EINT-HPHP-MICHPRHPL对地并联ASIM TVS(型号:ESD5C150TA),如图红圈处:

平板电脑静电,平板电脑ESD整改方案,高分子ESD,TVS二极管,静电防护管,共模滤波器,磁珠-阿赛姆科技

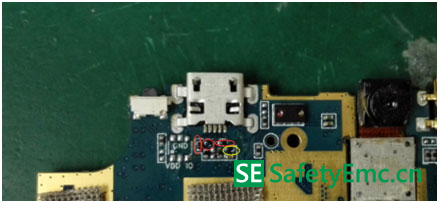

3USB处的VBUS引脚对地并联ASIM TVS(型号:ESD5C150TA)即黄圈处 ,两条信号线、ID线分别对地并联ASIM TVS(型号:ESD5C005TR)即红圈处,如图:



平板电脑静电,平板电脑ESD整改方案,高分子ESD,TVS二极管,静电防护管,共模滤波器,磁珠-阿赛姆科技

4HDMI引脚HDMI-5VHDMI SCKHDMI SDHTPLG处对地并联ASIM TVS (型号:ESD5C005TR),如图:

平板电脑静电,平板电脑ESD整改方案,高分子ESD,TVS二极管,静电防护管,共模滤波器,磁珠-阿赛姆科技
