儿童教育玩具ESD整改案例



     此测试产品是一款儿童教育智能玩具,对外露的USB端口进行接触放电时,玩具会关机,重新开机又可以正常工作,这就不符合EN61000-4-2标准的类要求。

     打开玩具外壳,USB连接板接口处没有作ESD防护处理(有预留器件位置),在预留器件位置USB D-/+信号线对地并联ASIM ESD(型号:CV0402VT6030T,USB V+对地并联ASIM ESD(型号:CV0402VT6101T),测试后有所改善,还是会出现关机;打开PCB Layout图,发现USB外壳地与大地分开用电阻单点相连,把USB金属外壳与大地保持完整的地,再测试+4KV可以,-4KV偶尔还是会出现自动关机,但还是不能达到EN61000-4-2 B类的要求。最后在USB D+/-数据线串联ASIM共模滤波器(型号:CVM1210DH900MFR),测试样机能过接触±4KV;空气±8KV.

设计原理:

1.差分对信号 PCB Layout时需要做阻抗匹配;

2.每层地与地之间多打无规则过孔连接,使得地与地之间阻抗最小,0电位;

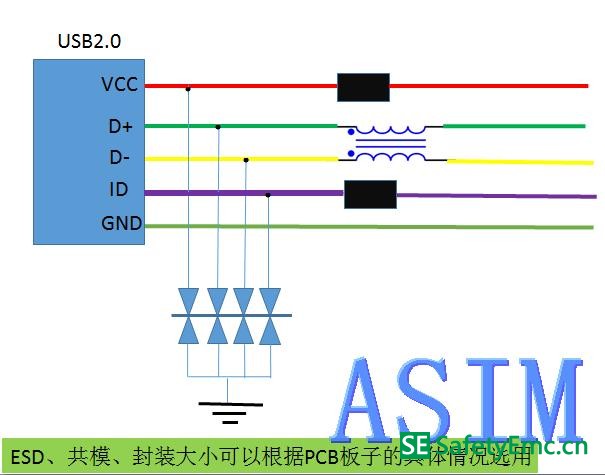

USB接口EMC标准设计如下图:



ESD整改,esd原件,贴片共模电感,emc解决方案



更多静电和辐射问题,可了解:http://www.asim-emc.com/
