2．2 频率特性分析
    不同频率的正弦波激励源激励下的辐射方向图是不相同的，笔者分别仿真计算了张角0=60。和方位角 =0。两个平面在不同频率正弦波激励源激励下的辐射方向图，以此来分析频率对远场辐射特性的影响。

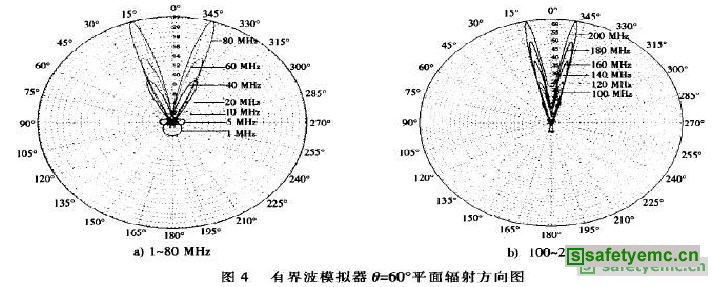

首先，笔者分析0=60。截面的辐射方向图，如图4所示。

对有界波模拟器所加的正炫波源范围为1-200MHz，为了能够更清楚地看出不同频率的差异，用1-80MHz和100-200MHz显示不同频率激励下的辐射方向图。从图4中可以清楚地看到有界波模拟器左右两侧的主瓣是完全对称的，并且频率越高辐射方面性越强。观察模拟器左侧的主瓣：频率从1MHz变化到200MHz，主向的方位角φ从180°变化到10°，其中频率60MHz从变化到200MHz，主要的方位角φ变化范围很小，只从20°变化到10°，而当频率超过100MHz时，φ就在10°左右。模拟器右瓣的变化规律与左侧相同，这里不再重述。

因此，在对有界波模拟器进行防护时，应根据所加激励的频率范围，按照辐射方向图所示，合理设置吸波材料进行防护。若吸波材料是固定位置的，则应该方向角φ=10-20°和φ=340-350°，这一范围作为主要防护方向。

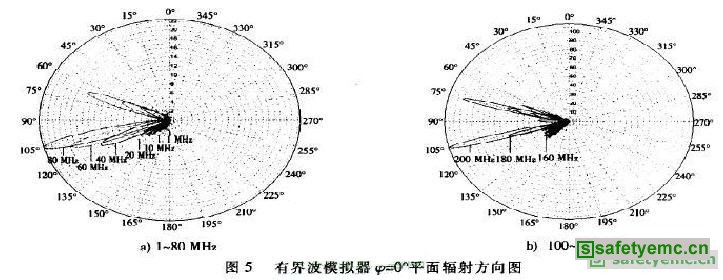

下面再来分析截面的辐射方向图，如图5所示。如图5中可以看出：上下两侧的辐射方向图是不对称的。当f<100MHz时，向下的辐射比向上的辐射强；当f>100MHz时，由于频率的升高，上传输线开始向外辐射，上下两侧波瓣辐射的强弱就不那么明显了。随着频率升高向下波瓣的张角 从180°变化到105°，向上波瓣的张角 从0°变化到75°，当φ>100 MHz时上张角 趋于105°，下张角趋于75°。

3 结论

    笔者对有界波模拟器远场辐射特性进行仿真分析，发现了有界波模拟器左右两侧的波瓣是对称的，三维辐射方向图的主瓣出现在地平面上方的轴左右两侧，模拟器前过渡段的上方同时也出现了副瓣。在对频率特性分析时发现：频率越高辐射方向性越强，并且越靠近坐标轴。当频率升高到一定程度时， =60。平面左侧波瓣的方位角 =10。，右侧波瓣的方位角 ：350。；Y=0平面的向下波瓣的张角 =105。，向上波瓣的张角 ：7500因此，b)100-200 MHz有界波模拟器的左右两侧 =10～2O。和 =340～350。应作为主要防护方向。
