开关电源EMI滤波器中的4只电容器用了2种不同的下标“X”和“Y”，不仅说明了它们在滤波网络中的作用，还表明了它们在滤波网络中的安全等级。无论是选用还是设计EMI滤波器，都要认真地考虑CX和CY的安全等级。在实际应用中，CX电容接在单相电源线的L和N之间，它上面除加有电源额定电压外，还会迭加L和N之间存在的EMI信号峰值电压，因此要根据EMI滤波器的应用场合和可能存在的EMI信号峰值，正确选用适合安全等级的CX电容器。CY电容器是接在电源供电线L、N与金属外壳（E）之间的，对于220V，50Hz电源，它除符合250V峰值电压的耐压要求外，还要求这种电容器在电气和机械性能方面具有足够的安全余量，以避免可能出现的击穿短路现象。

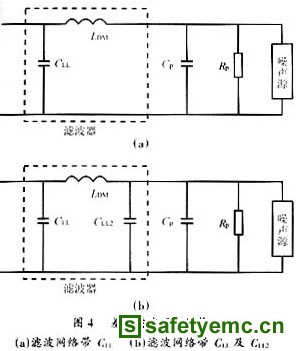

　　EMI滤波器是具有互易性的，即把负载接在电源端还是负载端均可。在实际应用中，为达到有效抑制EMI信号的目的，必须根据滤波器两端将要连接的EMI信号源阻抗和负载阻抗来选择该滤波器的网络结构和参数。当EMI滤波器两端阻抗都处于失配状态时，即图5中Zs≠Zin、ZL≠Zout时，EMI信号会在其输入和输出端产生反射，增加对EMI信号的衰减。其信号的衰减A与反射Γ的关系为：

      A=－10lg（1－|Γ|2）

　　电磁兼容设计的目的是在网络结构符合最大失配的原则下，尽可能合理选择元件参数，使EMI信号衰减最大。

4  结语

　　在使用开关电源滤波器时，要注意滤波器在额定电流下的电源频率。在安装滤波器时，要特别注意滤波器的输入导线与输出导线的间隔距离，不能把它们捆在一起走线，否则EMI信号很容易从输入线上耦合到输出线上，这将会大大降低滤波器的抑制效果。
