2 模拟计算
在以上分析的基础上,利用数值模拟软件对50x50x50cm3的电-磁振子组合型超宽带天线进行了模拟,图5、图6为数值模拟结果。

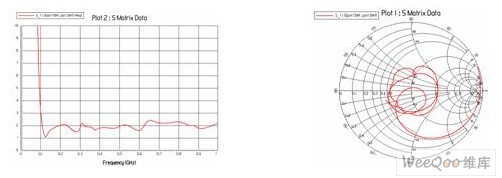

(a) 天线驻波曲线 (b) 天线输入阻抗圆图
图5 50cm电-磁振子组合型天线模拟结果

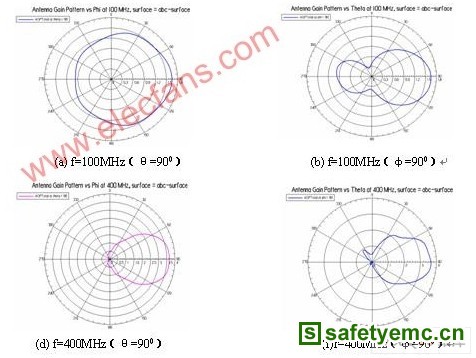

图 6 不同频率下50cm电-磁振子组合型UWB天线在θ=900和φ=900平面的方向图
3 实验结果
通过模拟与分析,优化设计了一付长、宽、高尺寸均为50cm的电-磁振子组合型UWB天线(如图7所示),并用频域和时域测量方法对天线进行了测试。
图8为采用安立的失量网络分析仪MS4623B所测得的天线驻波曲线、阻抗圆图和时域反射测量曲线。 频域测量的结果表明,该天线在100MHz~1GHz的10倍频程内,天线的驻波系数小于3,与数值模拟的结果基本吻合。从时域测量曲线图8(c)看出:天线最 图7 电-磁振子组合型UWB天线大反射点在馈源输出端。
