引言

　　通常RF系统中有许多输入输出的端口，用多端口网络分析仪分析散射特性价格比较昂贵。所以一般要用开关对多输入多输出的信号进行切换，然后用比较简单的二端口网络分析仪进行分析测量。在核磁共振系统中，一般接收系统的通道个数小于天线线圈的个数，所以多路线圈也要应用开关进行切换选择。

　　目前一般的设计中用现成的开关芯片实现切换功能。但是大多数的开关芯片可靠性不好，容易损坏，而且供电线路也比较复杂。例如SW-437芯片虽然可以完成简单的开关功能，但是它对防静电要求非常高，一般的实验室和生产车间的条件很难达到厂家的要求，所以实际应用起来很不方便，容易损坏。在本设计中，设计了一种新型的应用pin diodes的射频开关转换电路，实现的功能是4路RF输入信号选择其中任意2路RF信号输出。

　　总体结构设计

　　开关将应用于此共振的测试系统，它基于LabView软件平台，由计算机提供给电压控制信号。该控制信号是数字信号，只能提供高低电平，高电压为5V，低电压为0V，因此需要进行电压转换才能提供给开关电路。整个电路由两部分组成：电压转换电路和射频开关电路。最终，使得当LabView提供5V电压时，输入到开关的电压为10V和0V；当LabView提供0V电压时，输入到开关的电压为0V和10V。

　　电压转换电路设计：

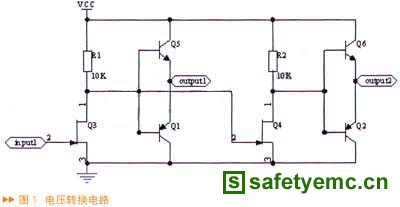

　　基于LabView平台由计算机提供给射频开关的电压控制信号是数字信号，极高电平为5V，低电平为0V，而射频开关需要的电压控制信号是10V，因此需要把5V转换为10V，图1为转换电路图。当输入信号input1为5V时，Q3导通，Q5截止，Q1导通，所以output1为0V。这时Q4截止，Q6导通，Q2截止，output2输出VCC为10V。最终，使得当LabView提供5V电压时，输入到开关的电压为10V和0V；而当输入信号input1为0V时，Q3截止，Q5导通，Q1截止，所以output1为10V。此时Q4导通，Q6截止，Q2导通，output2输出为0V，输入到开关的电压为0V和10V。满足微波射频开关的工作电压。

　　开关电路设计：

　　设计思想：利用直流信号控制pin diodes二极管的通断，输入射频信号通过导通的二极管输出；改变控制逻辑，从而改变控制输入射频信号的输出。

　　设计步骤如下：

　　1）设计直流控制电路
　　在本电路中二极管用的是INFINEON technologies公司的BA592，导通的最佳性能电流是5mA。所以满足二极管的要求在设计中加入的控制电压是10V，回路电阻R7、R8、R11、R12的大小均为10K。

　　2）根据散射特性的要求设计交流信号电路
　　由于电路工作的中心频率为63.6MHz，属于高频段，因此要保证输入输出端口的匹配。具体来说，一路射频信号输出的时候，另外一路信号应该接50R电阻匹配。由于本电路既有直流信号又有交流信号，因此把二者分开，使其互不影响非常重要。根据频率的要求应用10nF的耦合电容，对于交流信号短路，而对于直流信号是断路；应用18μH的耦合电感，对于交流信号断路，而对于直流信号短路。

　　3）基本模块及模块之间的连接

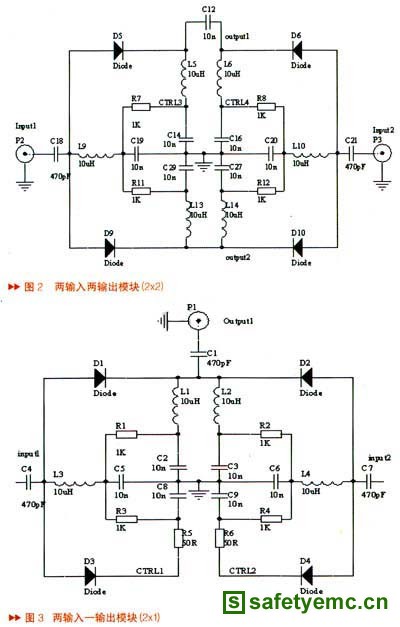

　　图2和图3是基本模块。图2是两输入两输出模块(2x2)：在CTRL3、CTRL4之间加入10V的直流电压，即在CTRL3加10V电压，CTRL4加0V电压时，使得二极管D6、D9导通。此时输入信号input1通过二极管D9输出，输入信号input2通过二极管D6输出。当控制信号反向，即CTRL4加10V电压，而CTRL3加0V电压时，二极管D5、D10导通，输入信号input1通过二极管D5输出，输入信号input2通过二极管D10输出。从而达到两路输入信号同时输出，而且可以通过控制信号的逻辑改变输入信号输出方向的目的。

　　图3是两输入一输出模块(2x1)：控制信号7，8控制二极管的通断，实现二极管D13、D16同时导通或者二极管D14、D15同时导通，与模块1相同。但是两路输入信号只有一路输出，另外一路输出接50R电阻实现匹配，从而实现两路输入一路输出，而且可以实现通过控制信号选择哪一路输出的功能。
