基于辐射电磁干扰测量的GTEM设计与分析

   2014-08-05 电磁干扰与兼容3470

3 多项式修正法

多项式修正法是指将GTEM 小室结果与电波暗室结果对应频点数据极差求和取平均(记为S’)后补偿到GTEM 小室结果上。公式为:

xi 是各频点下电波暗室测试结果,XGTEMi 是对应频率点GTEM 小室测试结果,A 为(a0, a1, ...,am) ;x 为GTEM 小室测得的辐射电场值;Ei 为该模型计算的GTEM 小室等效远场场强值;ak 为待定系数,由GTEM小室测量值xi 与标准测量值yi 共同确定。

4 实验结果

4.1 共模模型测量结果对比

采用多项式修正方法对共模模型进行校准之后,得到了三种算法新的结果,将每种算法的结果再与暗室结果进行对比,结果分别如图10、图11、图12 所示。从三幅图中我们可以看出,经过校准后的辐射噪声频谱图与3m 电波暗室中的标准频谱图的变化趋势以及数值大小基本一致,校准后使得GTEM 小室的测试结果与标准结果的吻合程度大大提高

  图10 共模模型总功率算法改进方法结果

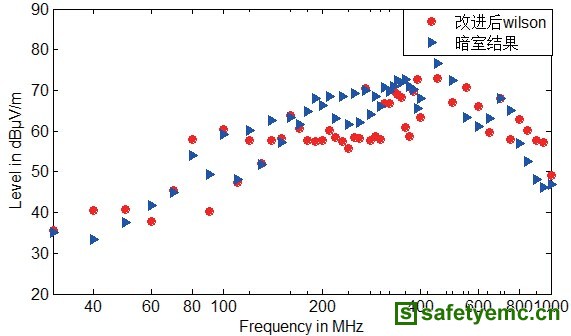

图11 差模模型Wilson算法改进方法结果

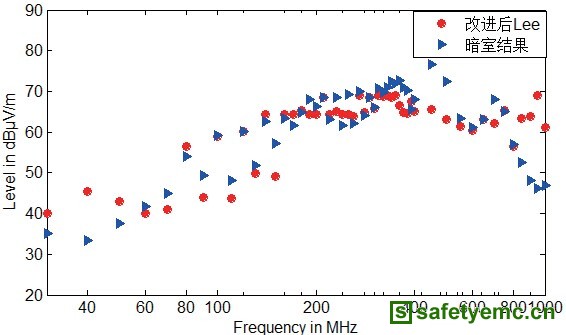

 图12 共模模型Lee算法改进方法结果

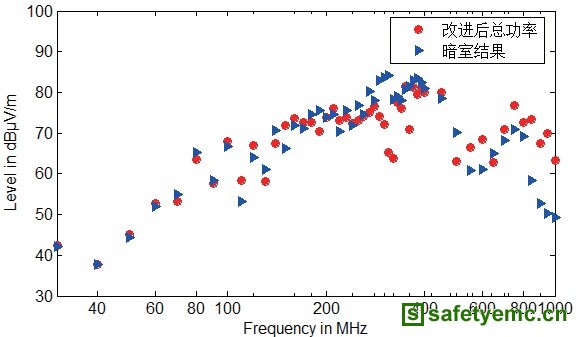

 图13 差模模型总功率算法改进方法结果

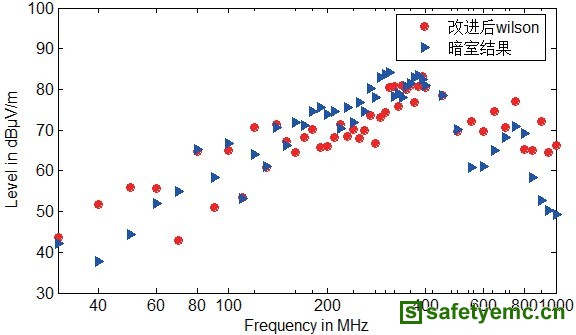

 图14 差模模型Wilson算法改进方法结果

 图15 差模模型Lee算法改进方法结果

4.2 差模模型测量结果对比

差模模型的测量经过校准后的辐射噪声频谱图与3m 电波暗室中的标准频谱图的变化趋势以及数值大小也基本一致,校准后使得GTEM 小室的测试结果与标准结果的吻合程度大大提高。采用多项式修正方法对共模模型进行校准之后,得到的三种算法新的结果与暗室结果进行对比,结果分别如图13、图14、图15 所示。

5 总结

本文选取了多项式精度校准方法对GTEM 小室的辐射噪声测量结果进行修正,并且对于共模为主的辐射源和对于差模为主的辐射源修正效果都很明显,GTEM 测量数据进行修正后,对于辐射电场曲线的描述更加准确。从实验结果对比来看,在进行精度校准值之后,在低频段(30MHz-150MHz)的改进效果较差,精度的提高并不明显。但是在高频段(150MHz-1GHz)的改进效果较好,与暗室结果的趋势和幅值都很接近。

实验结果表明,校准后的GTEM小室测量结果精度明显提高,为GTEM 小室用于辐射电磁干扰噪声测试提供理论依据。

参考文献

[1] 任列辉,陈志雨.GTEM 室与开阔场的辐射发射相关研究[J].电波科学学报,2002,17(1) :74-77.
        [2] Pocai M,Dotto I,Festa D,et al.Improving the performancesof a reverberation chamber :a real case [C]//20th International Zurich
Symposium on Electromagnetic Compatibility.Switzerland,Zurich :IEEE,2009 :53-56.
       [3] Kam Donggun,Lee Heeseok,Kim Joungho.Twisted differential line structure on high-speed printed circuit boards to reduce crosstalk and radiated emission[J].IEEE Transactions on Advanced Packaging,2004,27(4) :590-596.
       [6] Wilson P.On the correlating TEM cell and OATS emission measurements[J]IEEE Transactions on Electromagnetic Compatibility,1995,237(1) :1-16.
       [4] 薛谦忠,任列辉,陈志雨.GTEM 室与开阔场的辐射测量之间关系研究[J].电子与信息学报,2003,25(5) :716-720.
       [5] 刘健,杨文宇,赵高长.基于蒙特卡罗分析的配电网架规划方法比较[J].中国电机工程学报,2006,26(10) :73-78.
       [6] 潘炜,刘文颖,杨以涵.概率最优潮流的点估计算法[J] 中国电机工程学报,2008,28(16) :28-33.
       [7] 赵阳,戎融,张宇环,颜伟,赵波,王恩荣,邱晓晖. 提高GTEM 小室测量EMI 噪声精度的研究[J]. 中国电机工程学报,2012,32(27) :169-176.
