LED TV液晶电视机辐射整改案例分享
2019-11-22     来源:安规与电磁兼容网    浏览:52    评论:0
导读:摘要:由于家电行业发展越演越烈之势,各大品牌电视机厂商不断推出LED背光液晶电视,以及LED电视。它比传统LCD有着更薄、更省电、色彩更加鲜明等优势。即使价格相对传统LCD电视成本偏高,但是其LCD背光限制屏幕的

摘要: 由于家电行业发展越演越烈之势,各大品牌电视机厂商不断推出LED背光液晶电视,以及LED电视。它比传统LCD有着更薄、更省电、色彩更加鲜明等优势。即使价格相对传统LCD电视成本偏高,但是其LCD背光限制屏幕的大小,LED TV出货量逐年攀高,当然这LED TV也是未来一段时间的趋势。

关键词:CCC认证 LED TV 辐射整改 GB13837

EUT描述:

1. 此LED TV 采用MST6M182电视驱动(3D)解码芯片方案。该产品定位中/高端LCD /LED/PDP TV方案,具有画质好,功能多,接口丰富,系统成熟等特点,支持高清多媒体播放,支持全彩色/伴音制式,支持目前市场上所用的LCD/LED/PDP屏,支持TXT/CCD/V-CHIP功能,支持频道自动排序功能,支持频道列表,支持喜爱频道列表,支持频道编辑,支持游戏功能。内置音效处理,全制式TV信号接收,200频道存储,数字音频功能,最大输出功率2*8W/16W(8欧负姆载)。节能低功耗,待机功耗小于1W。

2. 双排LCD结构(1路射频、3路AV、1路S、2路高清、1路VGA、1路HDMI、1路CVBS输出、1路耳机、2路USB);

3. 单排LED结构(1路射频、2路AV、1路高清、1路VGA、1路HDMI、1路CVBS输出、1路耳机、2路USB);

4. 支持屏参高达1920*1200(包括120HZ的屏);

5. 人性化设计的OSD菜单;

6. USB支持图片播放、音乐播放、电影播放、电子书阅览;

7. USB支持全高清(480I/576P/480P/576P/720P/1080I/1080P)视频码硫,畅想高清晰的视频大片;

8. USB支持的视频格式为WMV、MKV、VOB、MOV、RMVB、TS等;

9. 一路扩展接口;

测试认证事宜:

此款机器是河南某公司生产,产品将在大陆市场上开卖,所以需要通过大陆市场的CCC强制认证,需要满足标准GB13837里面的相关限值。在送赛宝实验室检测认证时,被通知空间辐射不符合标准GB13837其中的限值。其中有电源宽带噪声、LVSD CLK噪声、其中51MHz、82MHz频率QP值超标12dB,723.55MHz、434.49MHz余量不足,测试波形参阅下图:



产品整改分析:
 从测试数据波形包络分析,此辐射发射51MHz、82MHz超标12dB,在频谱分析仪里面展开波形包络,可以发现这些个频率点,信号频带宽、及像电源噪声。另外,723.55MHz、434.49MHz频率点,在频谱分析仪里面展开波形分析为CLK噪声,在经过拆机第一感觉排查对LVDS cable进行拔插确认,进一步验证其LVDS 723.55MHz、434.49MHz频率点是从LVDS这部分出来。

整改方案:
 基于以上整改分析,特添加如下整改方案:
 1.对电源的共模电感加大。
 2.对主副电源MOS管S级添加磁珠。
 3.适当增加MOS驱动电阻。
 4.将D级与变压器的RC吸收回路的电容适当加大。
 5.将LVDS线缆原有的近MB的猪尾巴从LED背板铁壳上移至MB螺丝柱上。
 6.对LVDS近LCD连接接头部分用铝箔贴覆。
 7.对整流桥、AC IN分别添加磁环。

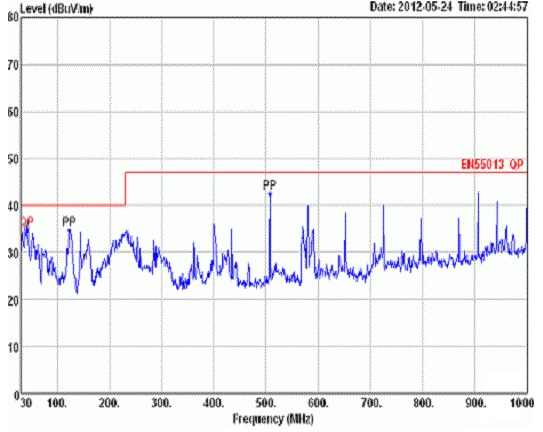

 添加上述整改方案后,测试波形如下:其中最差的频率点PK峰峰值都有4dB以上。
