这些标准还规定了必须注入被测设备(EUT)中的电流脉冲的形状和定时。在运行抗扰度测试前，必须检验ESD仿真器生成的电流脉冲拥有正确的形状和上升时间。可以使用校准后的ESD靶和高带宽示波器，检验仿真器的性能。泰克4/5/6系MSOs为这种检验测量提供了理想的选择。

人体接触配电箱或电缆时产生的ESD，可能会损坏电子系统中的电路。在人的手指靠近金属物体时，普通的人体ESD事件会在物体中产生高电流放电。得到的电流脉冲可能会达到几安，有非常高的前沿，上升时间不到1 ns (图1)。图1显示了理想化的ESD波形。

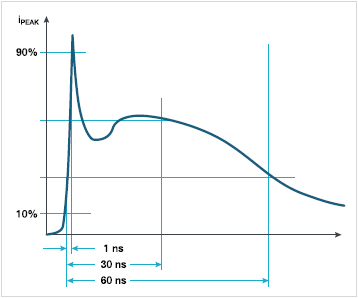

图1. ESD事件产生的电流上升时间不到1 ns

文中使用6系MSO示波器，演示ESD调试技术。同等配备的4系和5系MSO的设置和测量实际上一模一样，因为它们的控制功能与6系MSO相同。本文描述的许多技术也可以用于拥有相应性能（特别是上升时间）的任何专业级示波器。

人体可以建模成一个简单的串联RC网络(图2)。在电荷形成时，电容器会充电到选定数字的kV。在按下开关(仿真器触发器)时，这个电荷会迅速放电到EUT中。多家制造商提供的仿真器都能复现非常接近这个人体模型的电流波形。IEC 61000-4-2国际标准中规定了这些仿真器必须生成的波形。

IEC 61000-4-2要求在测试EUT前检验ESD仿真器的尖端电压，另外要求检验得到的电流波形的多个特点，比如电流峰值、30 ns时的电流读数和60 ns时的电流读数。

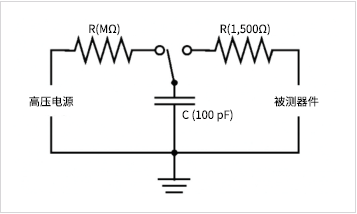

图2. RC网络仿真来自人手指的ESD事件

可以使用电表或吉欧表测量仿真器的尖端电压。但是，大多数人发现，对简单的预一致性检验测试，可以使用高阻抗高压电阻电压分路器(100 MΩ串联1 MΩ)和数字电压表。电阻器一定要能够耐受最高25 kV电压。IEC和ANSI标准对测量可重复性的要求要比对上升时间的要求更严格。为捕获ESD，必须把示波器设置成单次(“single-shot”)模式。如果示波器对重复的上升时间测量返回了一串不同的答案，那么就不能依靠它准确地测量任何一种情况的上升时间，即使多次测量的平均数异常准确。单次可重复性的一个主要因子是低内部噪声，因此在评估示波器进行ESD测试时要比较噪声指标。这些实例中使用的6系MSO产生的噪声特别低，特别适合这些测试。

使用并联 – 为校验ESD仿真器的输出，必须测量产生的电流流经连接接地的低阻抗高频电阻并联时的波形。这个并联或ESD靶仿真进入大的金属物体中的放电，比如设备箱(图3)。

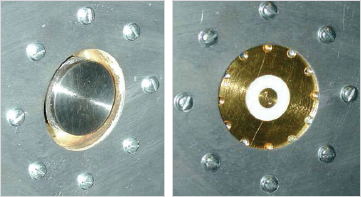

图3. 两种样式的ESD靶：老式靶(左)和新式靶(右)。新式靶的带宽较高(4 GHz)，未来版本的IEC 61000-4-2可能会规定使用新式靶。

IEC和ANSI标准目前规定并联阻抗<2.1 Ω，但将来修订版标准中会变。为了帮助工程师更加准确地检验ESD仿真器性能，草议标准现在规定了带宽更低、阻抗更低的校准后的(新式) ESD靶。新靶的阻抗约为1 Ω。目前IEC和ANSI标准规定使用1 GHz带宽的靶。草议标准规定使用4 GHz带宽的靶。在设置测试时，必须把靶安装在1.2平方米地面的中心。ANSI C63.16靶指标包括4 GHz以下时反射系数<0.1 (相当于VSWR<1.22)，插损<0.3 dB。

为完成测试设置，需要电缆、衰减器和示波器。使用优质低损耗电缆连接靶、衰减器和示波器。电缆总长要保持在1米以内，这样才能满足IEC和ANSI标准。ANSI C63.16要求双屏蔽电缆，防止信号泄漏影响测量。它还推荐RG-400/U电缆，而RG-214/U尽管是两倍直径，但损耗只有一半，似乎效果更好。还可以使用任何GHz带宽的同轴电缆。

IEC 61000-4-2还规定把示波器放在法拉第笼中，屏蔽示波器受到ESD引发的放射辐射。在标准开发过程中(20世纪90年代初)，许多工程师使用模拟荧光存储示波器进行这些测量。标准之所以规定使用屏蔽层，是为了防止模拟示波器上显示的波形失真。屏蔽层也最大限度地减少了放电放射场引起的假触发数量。
