MLV、PESD及其应用电路

      MLV、PESD都是过压保护元器，它们除用过压保护外，也是静电放电（ESD）保护元件。在插拔便携式产品的各种插头时，各端口很容易受到静电放电的损坏，因此插拔端口都需要加ESD保护元器件。
    在传输信号的端口上增加ESD保护元器可以防止静电放电的损害，但由于ESD保护元器自身有一定的电容，在高速信号传输过程中，会造成信号的衰减及失真。所以，高速数据传输端口的ESD保护元器件的正确选择十分重要。

MLV的电容量较大（40～220pF），主要用于直流及数据传输率较低的端口。但MLV中的“E”系列，其电容量较小，仅3～12pF，可以适用于较高的数据传输速率的端口作ESD保护。

PESD是专门为高数据传输率端口作ESD保护所开发的保护元件。由于它的电容量极低（0.25pF），所以能满足IEEE1394及HDMI1.3的要求，在高速数据传输时满足了信号传输质量。因此在高清电视、LCD等离子电视、笔记本电脑和手机等产品中都采用PESD作ESD保护元件。

    ESD的主要特性：泄露电流要小，响应时间要短（<1ns），相位电压要低，电容量要小。

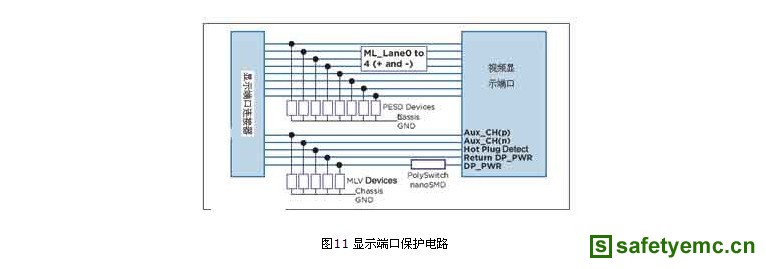

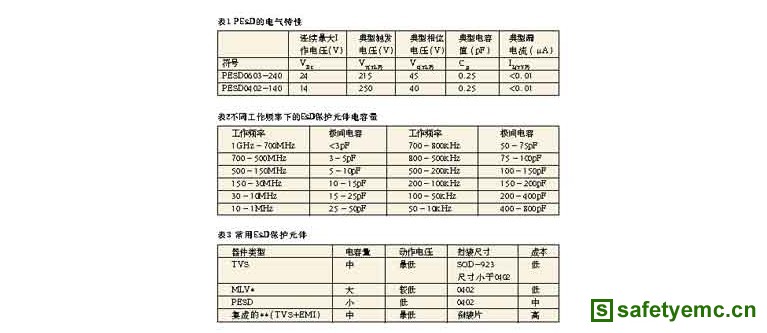

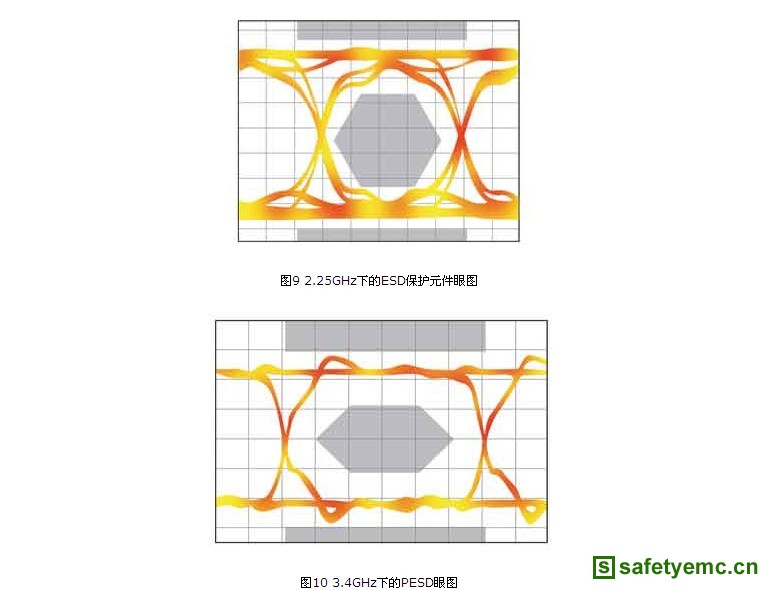

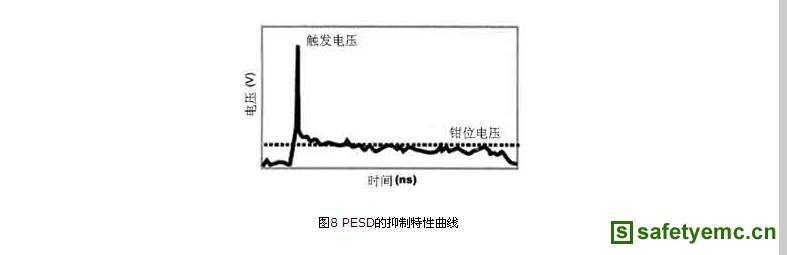

    PESD有俩种型号：PESD0603-240及PESD0402-140，其电气特性如表1所示，其抑制特性曲线如图8所示。

 ESD元件最重要的参数是电容量。一般MLV的电容量是40～220pf，E系列的电容量是3～12pf；而PESD的电容量仅为0.25pf。


 不同工作频率及要求ESD保护元件的电容量关系如表2所示。常用的ESD保护元件比较如表3所示。
