采用硅ESD保护元件在2.25GHz时的眼图如图9所示,而采用PESD元件在3.4GHz时的眼图如图10所示,这两图的比较说明了PESD的优良性能。
图11是一种典型的显示端口保护电路。2.7GHz的高频信号线采用8个PESD保护元件,辅助通道工作频率为1MHz,采用5个MLV保护元件;在低压直流电源中则采用了PolySwitchTM元件作过流保护。这样的设计既满足电路能耗要求,并且降低了成本。

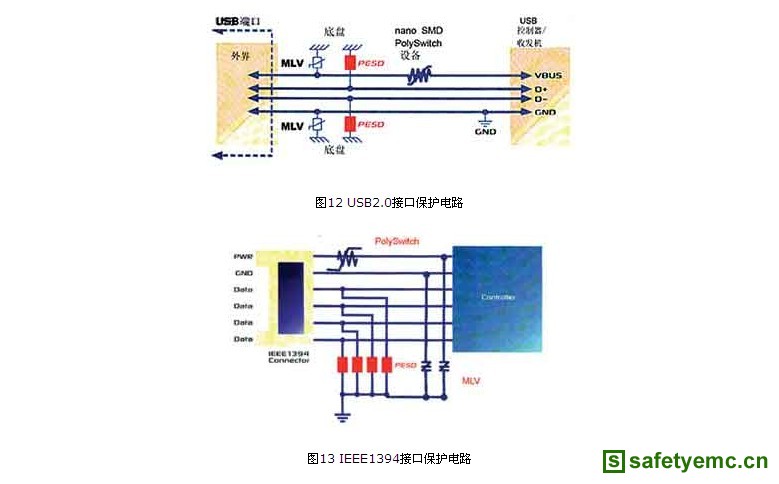

PolySwitch元件及其应用电路

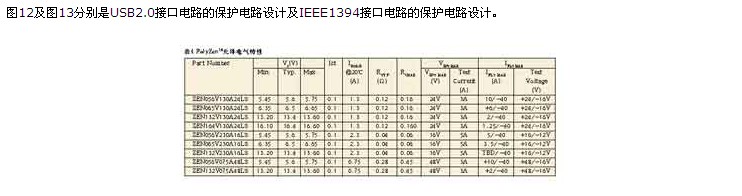

PolySwitch元件器件是由精密齐纳二极管和聚合物正温度系数(PPTC)元件组合而成的集成电路。它是用于防止感应尖峰电压、瞬间高电压、错用电源适配器对电路产生过压、过流危害的保护器件,内部结构如图14所示。其典型应用电路如图15所示。在图15中,RLOAD为被保护的下游电路。
