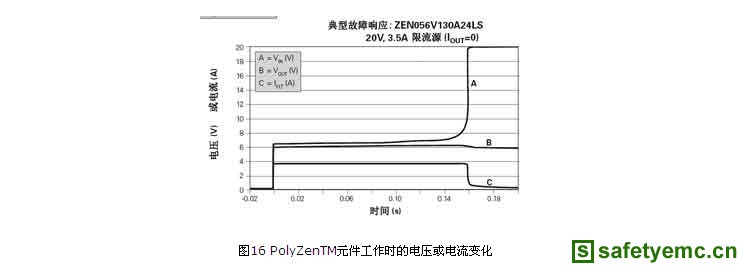

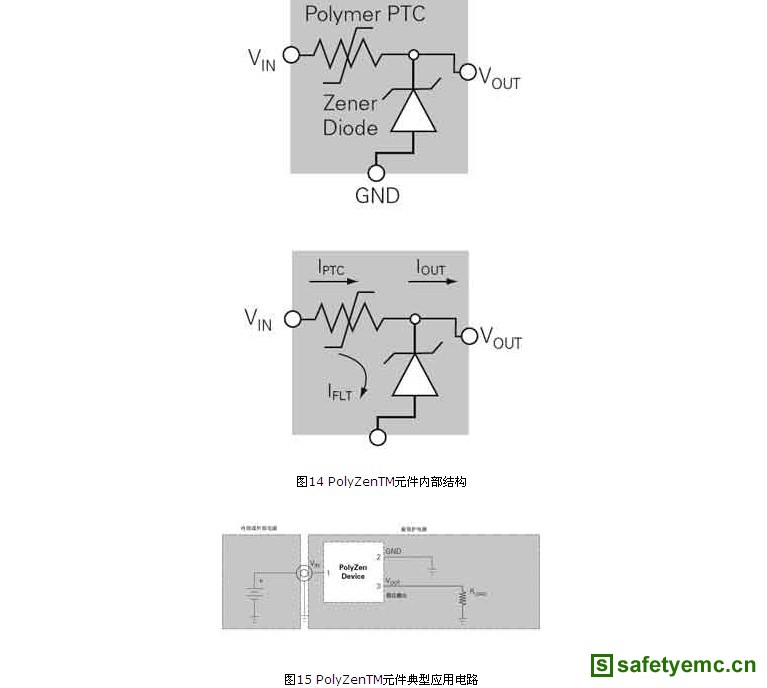

在正常工作时，VIN输入电压高于齐纳二极管的击穿电压VZ，有IFLT电流经齐纳二极管到地，VOUT输出稳定的电压。有不正常的过压输入VIN时，则齐纳二极管的IFLT会产生过流，当器件上有过流时，其电阻由低阻态瞬变到高阻态，使在其上的压降大增，VOUT输出基本不变，而流过齐纳二极管的电流IFLT反而减小，如图16所示。器件上电压降的增大既保护了齐纳二极管，又保护了下游的电路。另外，若被保护的下游电路中存在有局部短路或短路故障时，IOUT会增加，PPTC元件由低阻态变成高阻态，可使电路得到过流保护。

  该器件的主要特点：保护下游电子元器件免受过压及反向偏压的损害（例如5V的适配器错用了12V的适配器或极性接反）；由于PPTC元件的作用，减少了齐纳二极管散热的要求，减小占PCB的面积及降低成本；在过压故障时，VOUT输出基本不变；齐纳二极管的耐受能量大，可达30W；小尺寸贴片或4mm×4mm封装。

      该器件主要应用于便携式多媒体播放器（PMP）、GPS、5V和12V硬型驱动器的总线保护、USB5V总线保护等。
