TSS半导体放电管DO-214AA封装P0640SC-2C



单价 面议对比
询价 暂无
浏览 273
发货 广东韶关市付款后3天内
品牌 硕凯SOCAY
过期 长期有效
更新 2017-04-21 15:20







详细说明


半导体放电管,是一种过压保护器件,是利用晶闸管原理制成的,依靠PN结的击穿电流触发器件导通放电,可以流过很大的浪涌电流或脉冲电流。具有精确导通、快速响应(响应时间ns级)、浪涌吸收能力较强、双向对称、可靠性高等特点。由于其浪涌通流能力较同尺寸的TVS管强,可在无源电路中代替TVS管使用。但它的导通特性接近于短路,不能直接用于有源电路中,在这样的电路中使用时必须加限流元件,使其续流小于最小维持电流。以下是硕凯电子新增半导体放电管型号:DO-214AA封装P0640SC-2C的具体参数特性:

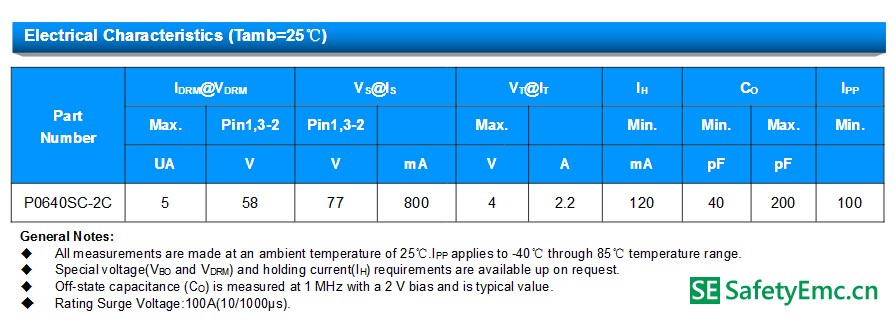

P0640SC-2C的参数:

SOCAY硕凯TSS半导体放电管

P0640SC-2C的特性:

1、双向。

2、良好的瞬态浪涌吸收能力。

3、快速响应浪涌电压(ns级别)。

4、快速上升瞬变引起的过电压。

5、灵敏度水平:1级。

6、不退化

7、重量93mg

8SMB-3。

1.TSS半导体放电管工作原理

半导体放电管也称固态放电管是一种PNP元件,当外加电压低于断态电压时,器件处于断开状态;当电压超过它的断态峰值电压时,半导体放电管会将瞬态电压箝制到元件的转折电压内;电压继续增大时,半导体放电管由于负阻效应进入导通状态,这时近乎短路;当外加电压恢复正常,电流能很快下降并低于维持电流,元件自动复位并恢复到高阻抗状态,电路正常工作。

2.TSS半导体放电管特性参数

①断态电压VRM与漏电流IRM:断态电压VRM表示半导体过压保护器不导通的最高电压,在这个电压下只有很小的漏电流IRM

②击穿电压VBR:通过规定的测试电流IR(一般为1mA)时的电压,这是表示半导体过压保护器开始导通的标志电压。

③转折电压VBO与转折电流IBO:当电压升高达到转折电压VBO(对应的电流为转折电流IBO)时,半导体过压保护器完全导通,呈现很小的阻抗,两端电压VT立即下降到一个很低的数值(一般为5V左右)。

④峰值脉冲电流IPP:半导体过压保护器能承受的最大脉冲电流。

⑤维持电流IH:半导体过压保护器继续保持导通状态的最小电流。一旦流过它的电流小于维持电流IH,它就恢复到截止状态。

⑥静态电容C:半导体过压保护器在静态时的电容值。

3.TSS半导体放电管应用详解

半导体放电管是一种过压保护器件,是利用晶闸管原理制成的,依靠PN结的击穿电流触发器件导通放电,可以流过很大的浪涌电流或脉冲电流。其击穿电压的范围,构成了过压保护的范围。固体放电管使用时可直接跨接在被保护电路两端。半导体放电管其应用范围广泛,可用于调制解调器、传真机、PBX系统、电话、POS系统、模拟和数字卡等。由于其浪涌通流能力较同尺寸的TVS管强,可在无源电路中代替TVS管使用。
