高压差分探头


       高压差分探头——（百纳仪器－知用电子厂家授权全系列代理商）

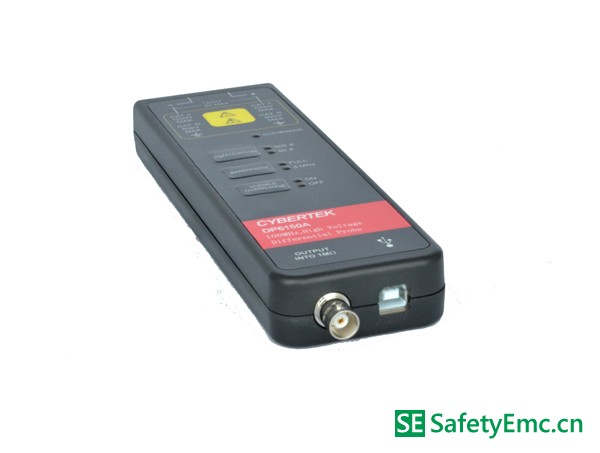

       DP6150A (1500V/100MHz)

带宽(-3dB)DC to100MHz

上升时间≤3.5ns

精度±2%

量程选择(衰减比)50X/500X

带宽限制(5MHz)≥-3dB@5MHz



高压差分探头系列：

DP6070 700Vpk/ 70MHz

DP6150 1500Vpk/ 70MHz

DP6150A 1500Vpk/100MHz

DP6150B 1500Vpk/200MHz

DP6280 2800Vpk/100MHz

DP6700 7000Vpk/ 70MHz

DP6700A 7000Vpk/100MHz


DP6000 系列简要说明

型号	最大输入差动电压	带宽	衰减比
DP6070	700V	70MHz	10X/100X
DP6150	1500V	70MHz	50X/500X
DP6150A	1500V	100MHz	50X/500X
DP6150B	1500V	200MHz	50X/500X
DP6280	2800V	100MHz	100X/1000X
DP6700	7000V	70MHz	100X/1000X
DP6700A	7000V	100MHz	100X/1000X

1.概述
DP6000 系列高压差分探头是具有浮地测量功能的高压差分探头。其带宽最高达到 200MHz，满足了大部分测试系统的需要；丰富的量程可供选择，其差动测量电压范围满足大部分测试电路的要求；用户可进入测试模式，调整偏置电压，探头长期使用后若出现失调现象，用户可进入该模式，调整偏置，实现归零；电子轻触式按键，使得使用寿命更长；具有 5MHz 带宽限制功能选择，5MHz频率带宽满足大部分开关电源中 FETs 的开关频率的测量，并可以滤除更高频率的噪声和干扰；带有声光报警功能，且可手动关闭声音报警功能，更具有人性化设计；USB 供电接口，使用更加方便灵活；探头配备标准的 BNC 输出接口，可与任何厂家的示波器配合使用（要求示波器的输入阻抗设置为 1MΩ ；当选择 50Ω 时，衰减倍数会多衰减一倍），测量被测电路波形；自动保存功能，防止掉电后用户重复操作。探头具备良好的共模噪声抑制能力，输入端具有较高的输入阻抗和较低电容，可以准确高速地测量差分电压信号。可广泛用于开关电源﹑变频器﹑电子镇流器﹑变频家电和其它CYBERTEK电气功率装置等的研发﹑调试或检修工作中。


2.主要应用：
浮地电压测量
变频器
开关电源设计
焊接﹑电镀电源
感应加热﹑电磁炉
电机驱动设备
电子镇流器设计
显示器设计
逆变、UPS   电源
变频家电
电源转换等相关设计
电工实验
低压电器实验
电气电子和电力传动实验等




3优点和特点
3.1带宽
所有的探头都有带宽，探头的带宽是指探头响应70.7%（-3dB）的频率，一般的带宽在50MHz左右。
DP6000 系列高压差分探头，其带宽最高达到 200MHz，满足了大部分测试系统的需要
3.2共模抑制比
共模抑制比是指差分探头在差分测量中抑制两个测试点共模信号的能力，共模信号通俗的说就是干扰信号，所以差分探头放大电路抑制共模信号的能力越强，放大器的性能越好，探头性能就越
强，其公式为：CMRR= |Ad/Ac|,其中Ad为信号的电压增益，Ac为共模信号的电压增益。Ad的值越大证明差分信号增益越大，对信号越有利。
型号为DP6700(A)共模电压(DC + Peak AC)：±1500V
型号为DP6070、DP6150A/B、DP6280、DP6700(A)分别在衰减比例为10X、50X、100X、100X档位下探头的输出电压一般为≤1mV
3.3具有浮地测量功能
3.4探头配备标准的BNC输出接口，可与任何厂家的示波器配合使用。


4.产品及附件说明

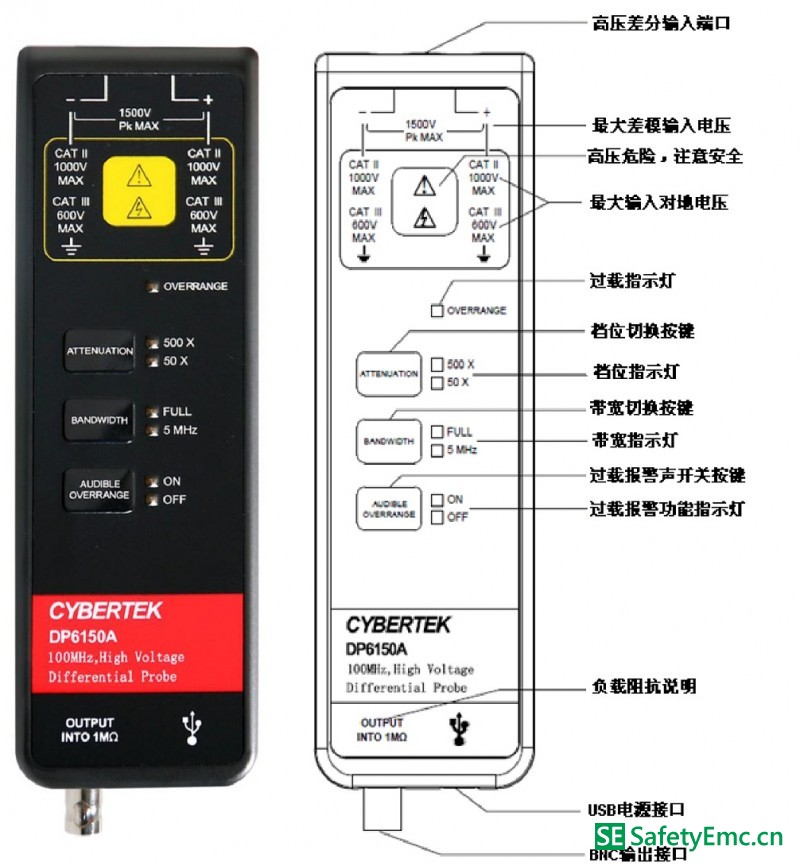

4.1探头主体说明
以DP6150A 为例，不同产品，电压﹑量程﹑带宽会有所不同




详细说明：
输入线：长度约 24cm，连接探夹后测量电压信号，也可以连接延长线(约 1 米)增加输入线长度，使用延长线时，要求被测信号频率在 5MHz 以下。
档位（ATTENUATION）：不同档位代表不同量程范围，例如 DP6150A：500X 表示最高测量电压为 1500V；50X 表示最高测量电压为 150V；DP6700A：1000X 表示最高测量电压为7000V；100X 表示最高测量电压为 700V；示波器衰减倍数应该根据探头的档位选择做相应设置。
带宽(BANDWIDTH)：该系列产品具有带宽选择功能，默认为产品的满带宽（FULL），当测量低频信号，防止高频信号的干扰，可选择 5MHz 带宽限制功能。
过载报警功能(AUDIBLE OVERRANGE):测量范围超过量程时，会发生声光报警，该功能控制是否打开蜂鸣器报警功能，ON 为打开声音报警；OFF 为关闭声音报警。
输出接口：标配标准的 BNC 输出接口，可接任何厂家示波器，要求示波器输入阻抗设置为 1MΩ ；如设置成 50Ω ，会造成输出值衰减为实际值的一半。
电源接口：标准的 USB B 型接口，通过标配的 USB 适配器供电；也可以通过示波器供电，使用方便；也可以通过 USB 移动电源供电，方便野外测试。
出厂设置：出厂设置默认为高衰减倍数档位、选择 FULL 带宽、打开声音报警功能。产品具有自动记忆功能，自动保存关机前状态。



电气规格





（详细请直接联系，谢谢！）
