高频交直流电流探头 CP8000 系列



单价 1.00 / 件对比
询价 暂无
浏览 314
发货 广东韶关市付款后3天内
品牌 知用Cybertek
型号 CP8030B/H
测量精度 ±1%
上升时间 3.5ns or less
过期 长期有效
更新 2018-08-22 11:23







详细说明

高频交直流电流探头——(百纳仪器-知用电子厂家授权全系列代理商)


CP8030H (30A/100MHz)

带宽(-3dB) DC-100MHz
上升时间 3.5ns or less
连续电流 最大值 30A
峰值电流 50A
供电方式 DC 12V/1A


高频电流探头
CP8000 系列

CP8030B   30A/DC~ 50 MHz
CP8030H   30A/DC~100 MHz
CP8050A   50A/DC~ 50 MHz
CP8150A   150A/DC~12 MHz
CP8300A   300A/DC~ 6 MHz
CP8500A   500A/DC~ 5 MHz



1.概述

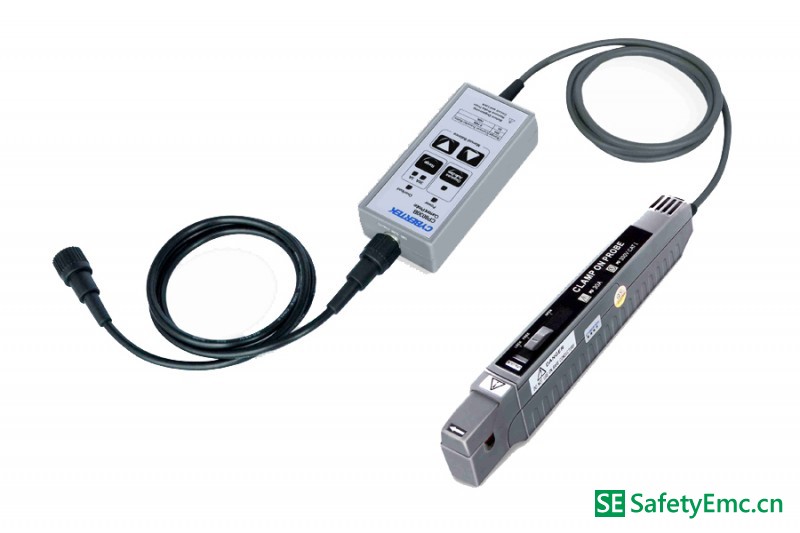

CP8000 系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,在电流测量量程范围内,精度高达 1%,满足大部分测试领域的需要;两个量程可供选择,方便小电流测量;自动消磁调零功能,使用方便;声光过流报警功能,提醒量程切换;电子轻触式按键设计,使用寿命更长;标准的 BNC 输出接口,可匹配任何厂家示波器。
CP8030B/H 体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达 5mm 的导线;可以测量 30A 的连续电流和 50A 的峰值电流,CP8030B 提供 50MHz的带宽,CP8030H 提供 100MHz 带宽;探头具有 30A (10X)和 5A (1X)两个量程可选择,5A (1X)量程特别适用于小电流测量,分辨率高达 1mA。
CP8050A 钳口可夹住直径达 5mm 的导线;可以测量 50A 的连续电流和 75A 的峰值电流,提供 50MHz 带宽;探头具有 50A (10X)和 7.5A (1X)两个量程可选择,7.5A (1X)量程特别适用于小电流测量,分辨率高达 1mA。
CP8150A 钳口可夹住直径达 20mm 的导线,适用于大电流应用场合;可以测量 150A 的连续电流和 300A 的峰值电流,提供了 12MHz 的带宽;探头具有 150A (100X)和 30A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达 10mA。
CP8300A 钳口可夹住直径达 20mm 的导线,适用于大电流应用场合;测量 300A 的连续电流和 500A 的峰值电流,提供了 6MHz 的带宽;探头具有 300A (100X)和 50A (10X)两个量程可选择,10X 量程用于小电流测量,分辨率高达 10mA。CP8000 系列电流探头常用于开关电源、马达驱动器、电子整流计、 LED 照明、新能源等设计和测试应用中。
CP8500A 钳口可夹住直径达 20mm 的导线,适用于大电流应用场合;测量 500A 的连续电流和 750A 的峰值电流,提供了 5MHz 的带宽;探头具有 500A (100X)和 75A (10X)两个量程可选择,10X 量程用于小电流测量,分辨率高达 10mA。CP8000 系列电流探头常用于开关电源、马达驱动器、电子整流计、 LED 照明、新能源等设计和测试应用中。


2.应用
电源(开关式和线性)设计
LED 照明设计
电动汽车设计
新能源
变频家电
电工实验
半导体器件设计
逆变器/变压器设计
电子镇流器设计
工控/消费电子设计
发动机驱动装置设计
电力电子和电力传动实验等
交通运输系统(电动车辆、机车、航空电子设备等)设计


3.
产品及附件说明

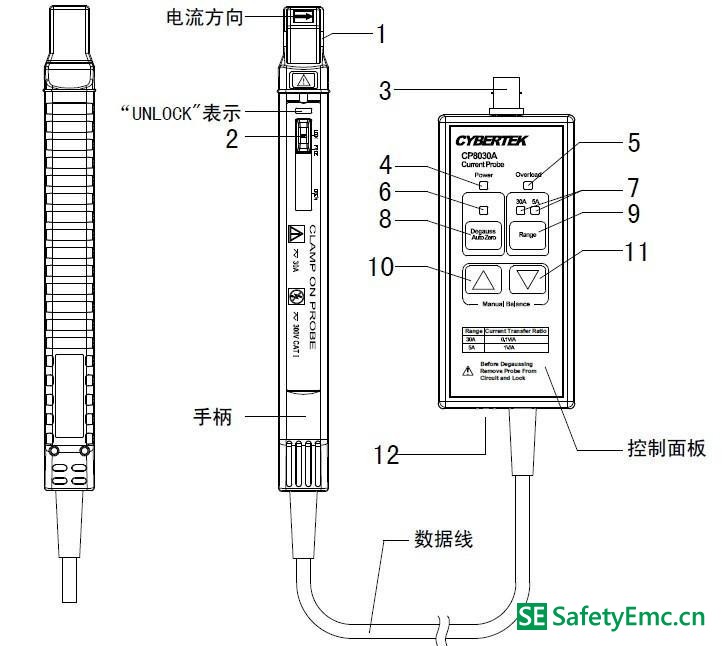

(1)CP8030B  CP8030H  CP8050A

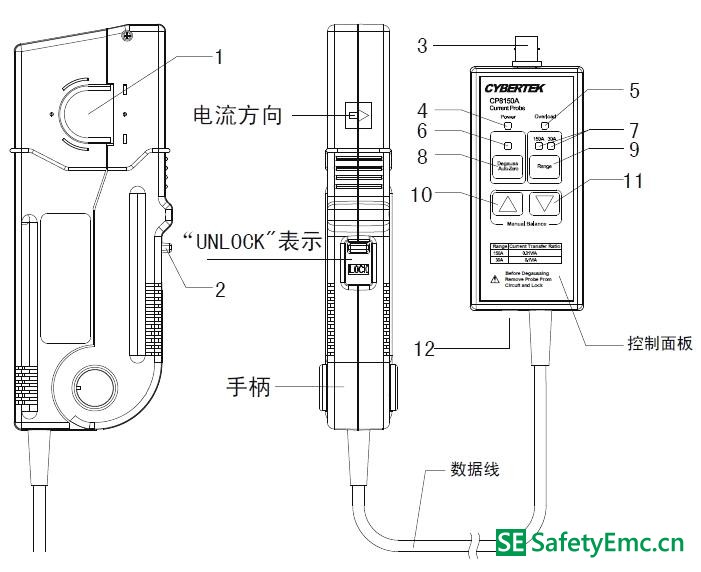

(2) CP8150A、CP8300A、CP8500A


1. 传感器头
检测导体电流的核心元件。元件由一个精密的半导体等构成,周围温度的急剧变化,外部压力冲击等,有可能导致其受到损伤。因此操作时必须十分注意。
2. 开关控制杆
控制传感器头开合的操纵杆。测量电流时应先拉操纵杆打开传感器,放入被测导线。然后再推操纵杆使探头处于 LOCK 状态。
3. 输出接口
标准的 BNC 输出接口,通过标配的 BNC 同轴线可连接任何厂家的示波器。
4. 电源指示灯
通电后,指示灯亮绿色。
5. 过载指示灯
被测电流超过量程后,指示灯亮红色,并有报警声,提示切换量程。
6. 消磁指示灯
按下消磁按键后,该指示灯亮绿色,消磁结束后,指示灯灭。消磁若成功,蜂鸣器“嘀嘀”两声;消磁若失败,蜂鸣器“嘀”声延长,大约 1s。
7. 量程(Range)指示灯
指示当前量程状态。
8. 消磁自动调零(Degauss AutoZero)按钮
机器经常使用后,探头传感器会有剩余磁场。测量前先消磁调零,可提高测量精度。按下消磁自动调零按钮,机器消磁并自动调零,时间大约 5s。
9. 量程(Range)选择按钮
用于选择电流测量量程。
CP8030B/H 分为 30A 和 5A 两个量程:30A 量程,探头电流传输比 0.1V/A;5A 量程,探头电流传输比 1V/A。
CP8050A 分为 50A 和 7.5A 两个量程:50A 量程,探头电流传输比 0.1V/A;7.5A 量程,探头电流传输比 1V/A。CP8150A 分为 150A 和 30A 两个量程:150A 量程,探头电流传输比 0.01V/A;30A 量程,探头电流传输比 0.1V/A。
CP8300A 分为 300A 和 50A 两个量程:300A 量程,探头电流传输比 0.01V/A;50A 量程,探头电流传输比 0.1V/A。
CP8500A 分为 500A 和 75A 两个量程:500A 量程,探头电流传输比 0.01V/A;75A 量程,探头电流传输比 0.1V/A。
10. 手动偏置上调按钮
输出偏置上调按钮:每按一次,偏置向上步进一位;长按该按键 2s 左右,输出偏置将连续向上。一般用自动调零,无需使用此功能。
11.手动偏置下调按钮
输出偏置下调按钮:每按一次,偏置向下步进一位;长按该按键 2s 左右,输出偏置将连续向下。一般用自动调零,无需使用此功能。
12.电源插口
外部供电插孔,标配 DC12V/1.2A 适配器。

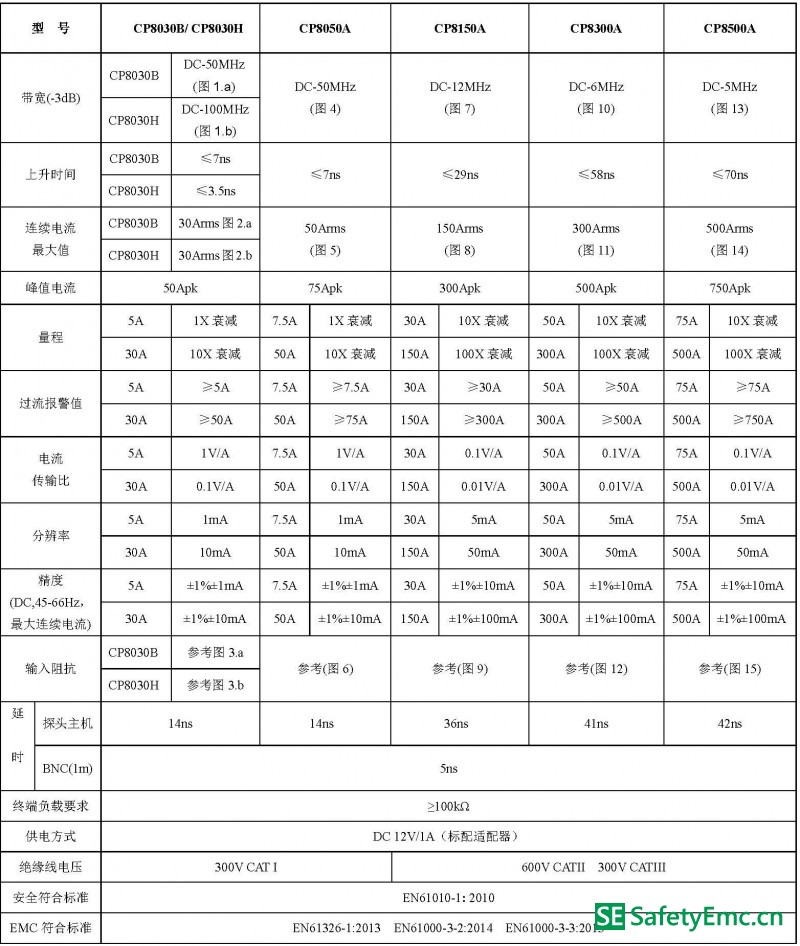

4.产品电气规格
高频规格





(详细请直接联系,谢谢!)
深圳市百纳仪器有限公司
Shenzhen BaiNa Instrument CO.,LTD
地址:深圳市龙华区民宝路淘景商务大厦1409-1410室
朱广杰 jacky_zhu
手机:15307550080
Q Q: 862455475
电话:0755-2377-1120
传真:0755-2377-1120-816
网址:www.bainayiqi.com
邮箱:zgj@bainayiqi.com
(百纳仪器-知用电子厂家授权全系列代理商)
