EM5070 （30MHz～230MHz 单向）
频率范围 30M Hz—230MHz
交流电压范围 0～250V AC +10%
交流频率范围 50～60Hz ±5%
直流电压范围 0～400V DC
概述
EM5070 耦合/去耦网络 CDN-M1/M2/M3 用于 EMI 测试的产品，它能在射频范围内为被测试设备端子和参考地之间提供稳定的阻抗，同时将来自电网的无用信号与测量电路隔离开,仅将被测试设备的干扰电压耦合到测量接收机的输入端。
EM5070分为CDN-M1 单线，CDN-M2 双线和 CDN-M3 三线三种规格，用户可根据需要， 选择相应的产品规格。产品设计符合国家标准 GB/T17626.6-2008/IEC61000-4-6 要求。
耦合和去耦装置（即 CDN）可以用于电气照明设备 30M～230MHz 辐射骚扰测量；根据国家标准 GB17743-2007/CISPR15：2005/EN55015 ；具体测量方法参看上述标准。
EM5070 适用于单相设备传导（骚扰电压）测量。由于设计原理上会存在较大的漏电流，要 求实际应用时需要良好接地，必要情况下，需要加隔离变压器配合使用，可选择EM5060，容量达到900VA，满足大部分测试需求。

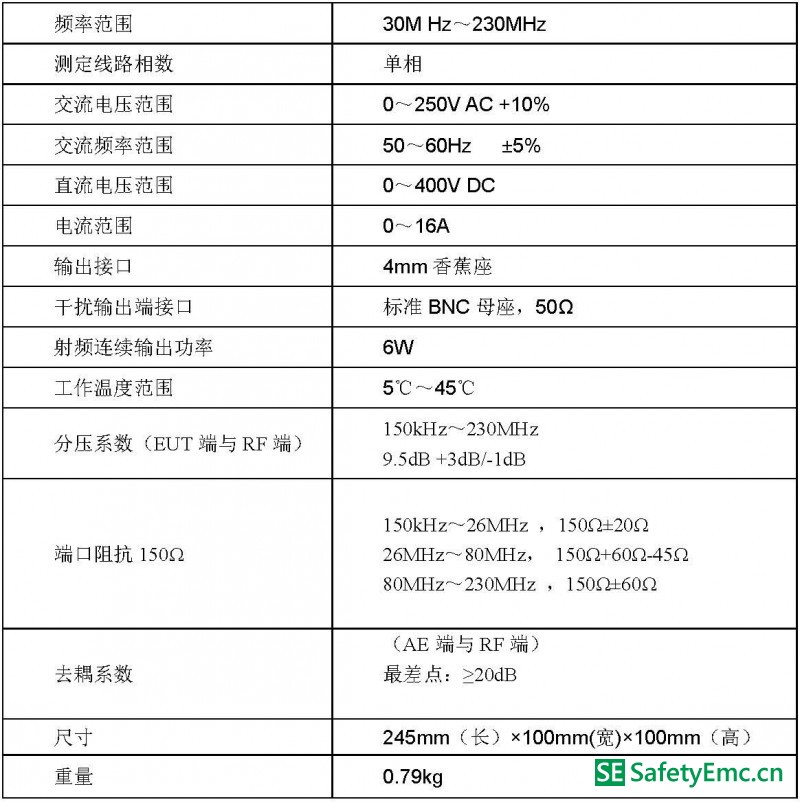

电气规格

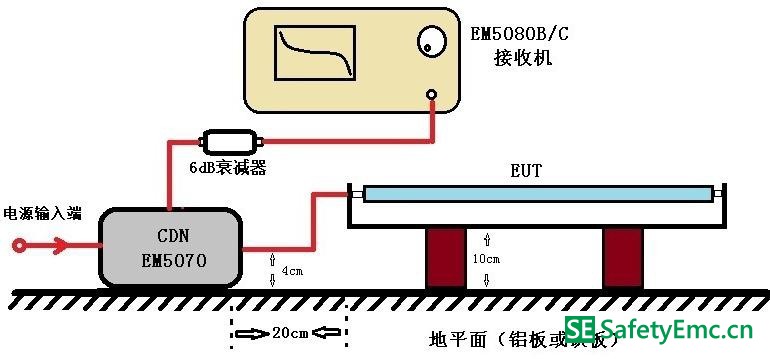

灯具测试示意图

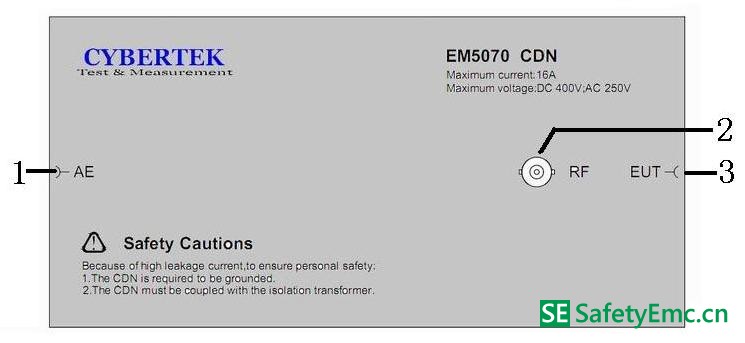

EM5070 M1/M2/M3 上面板说明
电源供电输入端：电源供电输入接口，均为 4mm 的香蕉座；
RF 接口：标准的 BNC 射频接口，常用于连接接收机或频谱仪；
被测设备（EUT）供电接口：被测设备电源供电输入接口，为 4mm 的香蕉座。
EM5070 前后面板说明
EM5070-M3
前面板

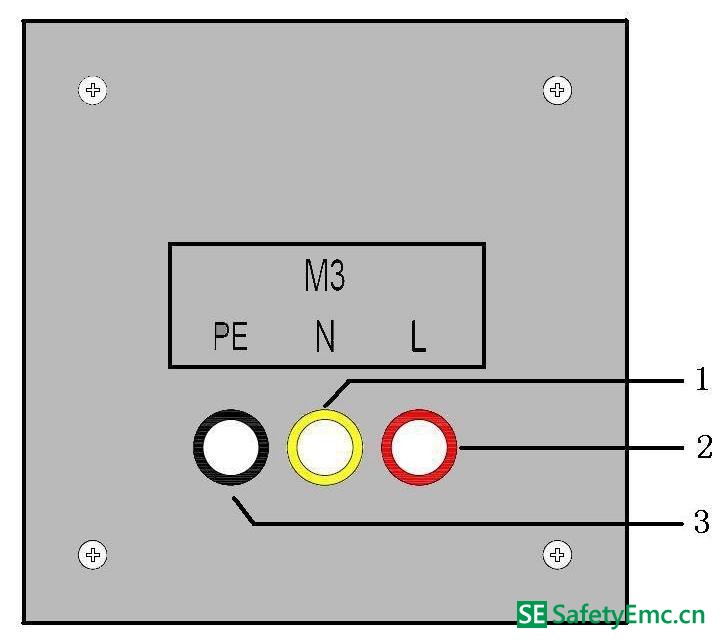

1.被测设备（EUT）供电接口：被测设备电源
供电输入接口 N,为 4mm 的香蕉座；
2.被测设备（EUT）供电接口：被测设备电源
供电输入接口 L,为 4mm 的香蕉座；
3.被测设备（EUT）供电接口：被测设备电源
供电输入接口 PE,为 4mm 的香蕉座。
后面板

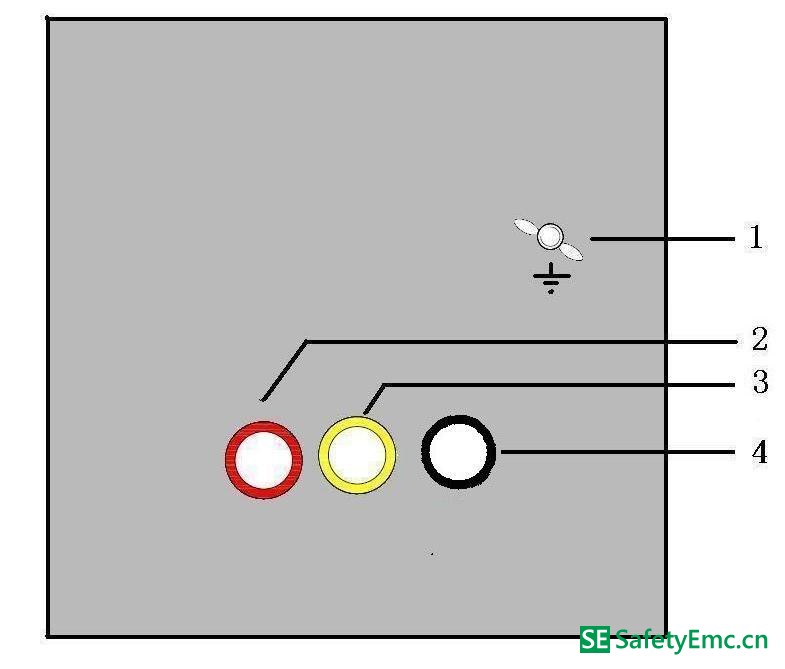

1.接地端子：该螺栓尺寸 4mm，供接地保护；
2.电源输入端：电源供电输入接口 L，
为 4mm 的香蕉座；
3.电源输入端：电源供电输入接口 N，
为 4mm 的香蕉座；
4.电源输入端：电源供电输入接口 PE，
为 4mm 的香蕉座。
