高频交直流电流探头CP3000/CP4000系列（分体式）

高频交直流电流探头（DC/AC）CP3000/CP4000系列（分体式）—（百纳仪器－知用电子厂家授权全系列代理商）


CP3030（150A/15MHz）
最小测量电流5mA
噪声≤500uARMS
耦合方式AC,DC
交流耦合的低频带宽<7Hz
最大绝缘线电压600V CATII

CP3000/4000 电流探头
CPA3000/4000 电流探头放大器

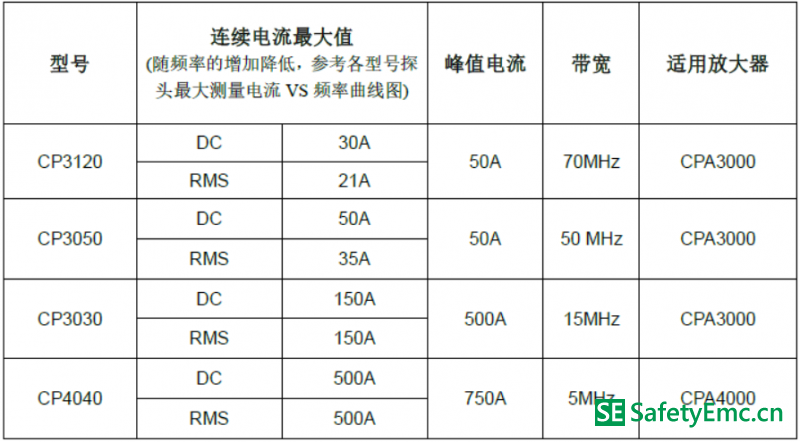

CP3000/4000 系列简要说明





概述
CP3000/4000 系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽， 可准确快速捕捉电流波形；高精度，典型精度为 1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的 BNC 输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED 照明、新能源等设计和测试应用中。
CP3120 体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时 仍能夹住直径达 5mm 的导线；可以测量 30A 的连续电流和 50A 的峰值电流，提供 70MHz 的带宽；分辨率高 达 1mA；需配合 CPA3000 放大器同时使用。
CP3050 体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时 仍能夹住直径达 5mm 的导线；可以测量 50A 的连续电流和 50A 的峰值电流，提供 50MHz 的带宽；分辨率高 达 5mA；需配合 CPA3000 放大器同时使用。
CP3030 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；可以测量 150A 的连续电流和 300A的峰值电流，提供了 15MHz 的带宽；分辨率高达 5mA；需配合 CPA3000 放大器同时使用。
CP4040 钳口可夹住直径达 20mm 的导线，适用于大电流应用场合；测量 500A 的连续电流和 750A 的峰 值电流，提供了 5MHz 的带宽；分辨率为 1A。需配合 CPA4000 放大器同时使用。

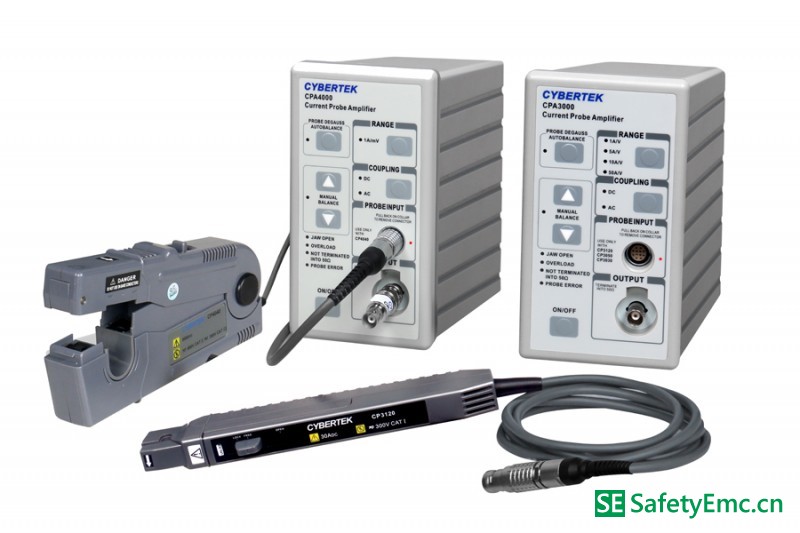

产品及附件

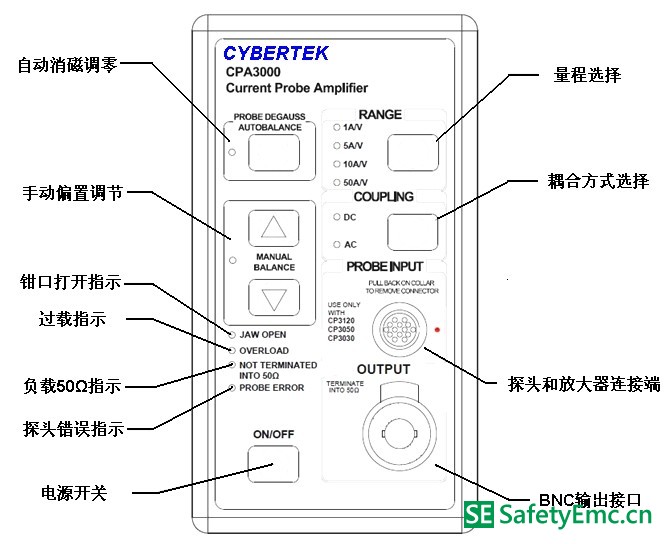

放大器面板


自动消磁调零按键与指示灯
1.当检测到电流探头需要消磁时，消磁按键旁边的指示灯会发出红光。但是放大器不能检测到探头需 要消磁的所有情况，所以为了测试准确，测试之前即使指示灯不是红色也需要按消磁按键进行消磁。
2.当消磁的时候要确保探头已经锁紧，放大器的输出端已正确接上 50Ω 负载，而且确保被测试导线没 有电流通过。
量程选择按键
连接探头后用于切换两种不同的量程（CPA4000 无此功能）。具体切换量程见表 4
手动调零按键 用于对失调电压的手动细调。 注意：手动调零时放大器的耦合方式以及示波器的耦合方式都必须是直流耦合。
探头钳口指示灯 当红色指示灯亮起说明电流探头的钳口没有锁紧，此时将无法进行消磁或者导致测量结果不准确。应 该把探头锁紧才能正常使用。
过载指示灯
当该指示灯持续是红色的时候说明所测连续电流超出量程；当该指示灯的红色是在闪烁，说明所测波 形的脉冲电流超出最大量程；当该指示灯是橙色的时候说明电流探头或者放大器的温度过高。 注意:为了避免对人身造成伤害，以及对仪器造成损坏，请不要测量超过放大器规格的电流。
50Ω 负载指示灯
该指示灯亮起说明输出端没有接入 50Ω 负载或者负载不是 50Ω 。
注意:
1、放大器的输出端已经接上 50Ω 负载，那么示波器的输入阻抗应该设置为 1MΩ ；如 果已经把示波器的输入阻抗设置为 50Ω ，那么就不需要在放大器的输出端外接 50Ω 负载。
2、只有在自动消磁调零的时候才检测是否连接 50Ω 负载。如果在消磁调零通过后去 掉 50Ω 负载或者示波器不是设置为 50Ω 输入阻抗，该指示灯是不会亮的。
探头错误指示灯
该灯亮起说明放大器不能识别接入的探头，请核对好电流探头型号再接入放大器。电源开关 当关闭电源的时候放大器不能工作，但是内部的线性电压部分仍然与电源电压（开关 电源）相连。
耦合方式的选择按键。
该按键用于切换电流探头和放大器之间的耦合方式。 注意：
1.当确定是测量交流电流时，可将放大器的耦合方式设置在 AC 档，但是此时示波器 的耦合方式应设置为 DC 耦合，如果此时也将示波器的耦合方式设置为 AC 耦合，那 么会超过放大器的动态输出范围，使得测量结果不准确。
2.如果耦合方式的两个指示灯同时闪烁说明探头在自动消磁调零的过程中放大器检 测到错误。
探头输入端
探头应该正确连接，否则会对探头和放大器造成不必要的损坏。具体连接方式见图 4。
输出端
使用标配的 BNC 连接线把放大器输出端连接到示波器的输入端。 注意：放大器的输出终端要匹配 50Ω 负载。



探头主体说明

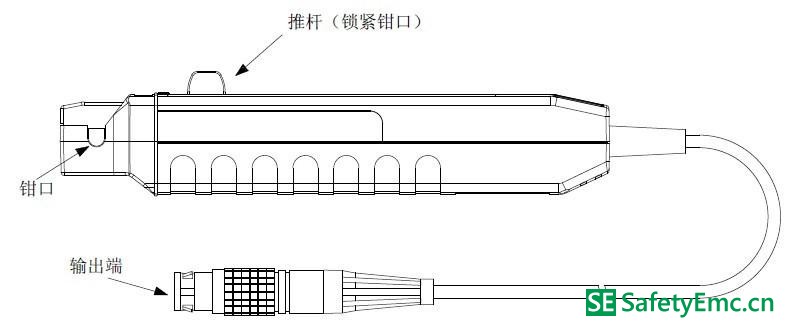

CP3120 和 CP3050 结构图

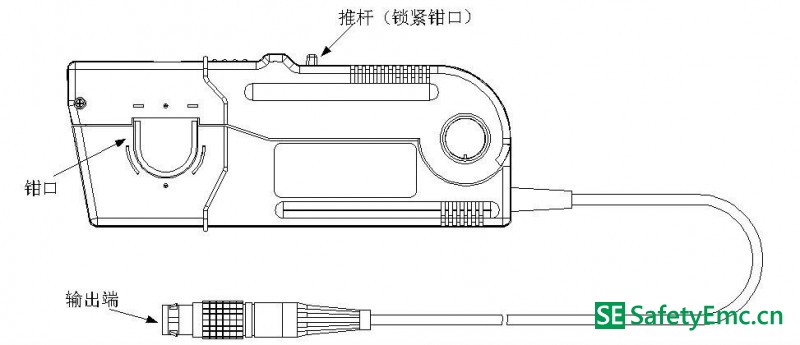

CP3030 和 CP4040 结构图

钳口

测量被测导线。注意：被测导线不能超过钳口直径。

推杆

向后拉推杆，可打开钳口；测量时，锁紧钳口，推杆向前推到位，确保 LOCK 状态，才能保证测量 精度。

输出端

输出接口，配合相应的放大器使用。

产品规格

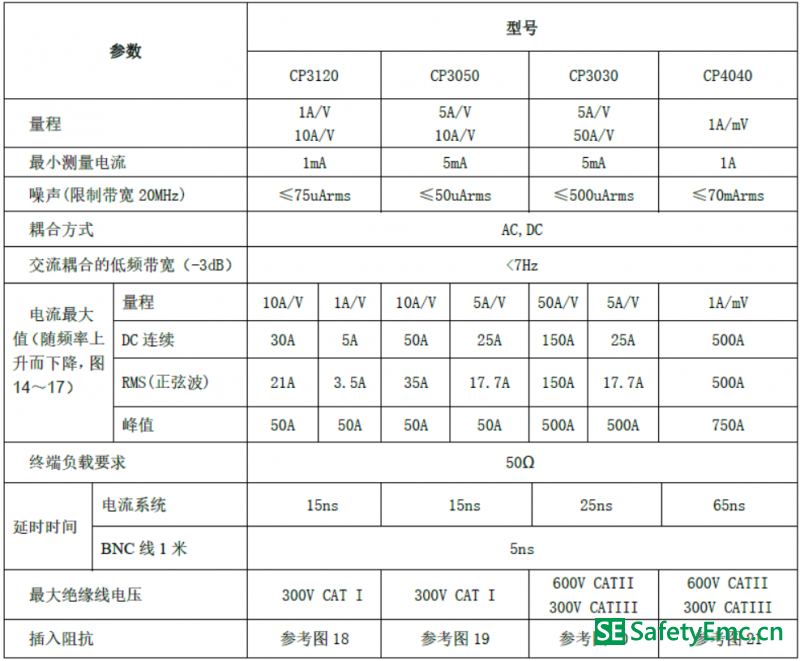

电流探头技术规格（典型）

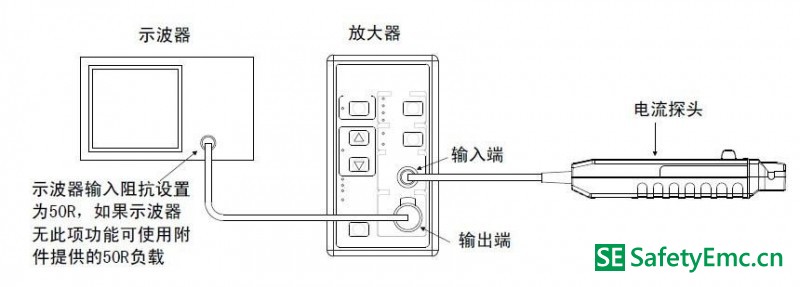

测试平台的搭建
测试平台搭建所需要的设备以及连接方法

（详细请直接联系，谢谢！）
