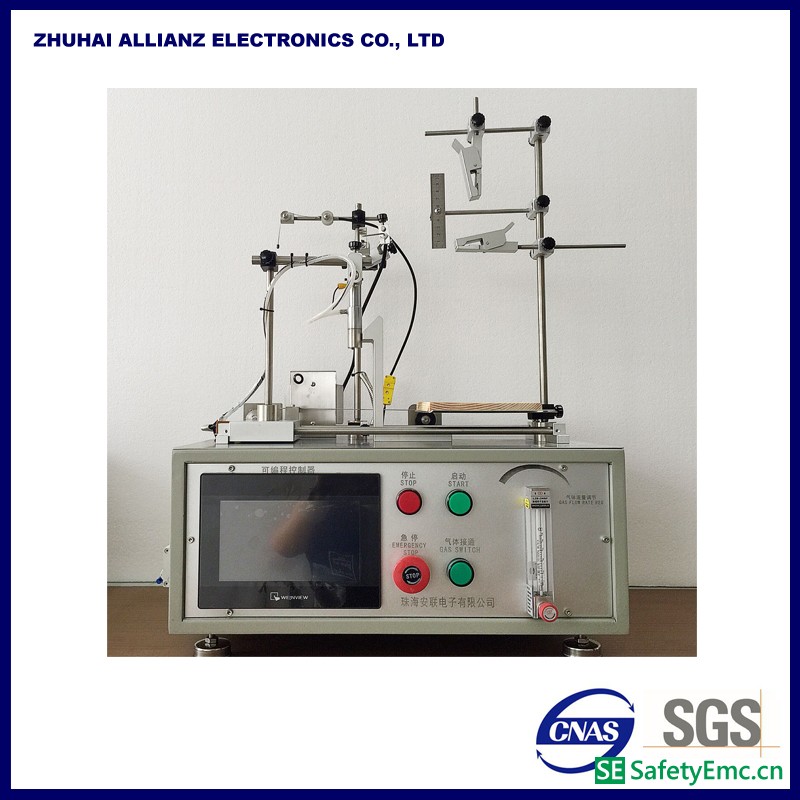

针焰试验仪 NF-01 IEC60695-2-2

1. 针焰试验仪用于模拟技术评定设备内部由于故障条件所造成小火焰的着火危险性试验的专业仪器。适用于电子电工设备及其部件和元件的着火危险性的测定，也适用于固体电气绝缘材料或其它可燃材料的着火危险性的测定。

2. 该试验装置依据GB4706.1、GB5169.5 IEC60695-11-5等相关标准要求设计制造。

3. 本仪器采用前最先进的PLC 控制，做到智能化控制方式,有TFT 真彩色液晶标配；可做到客户的人性化操作界面的升级；配备多功能高精度数字仪表，能够更加实时、准确地反映相关参数的真实情况，达到科学研究方面的需求；火焰校验计时自动化，操作简单，准确性高，提升试验效率；试样夹具灵活化，使用方便，精准定位，领先同类产品；

4. 该设备是用规定尺寸内孔Φ0.5mm±0.1mm，外径≤Φ0.9mm，长≥35mm的针状燃烧器，通以特定燃气 ( 丁烷或丙烷 ) ，以45°角定时定向施燃试品，视试品及引燃铺垫层是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

5. 本产品具有气体泄压口（风扇回风阀式），门配有门栓加固结构，安全可靠。观察窗采用防爆玻璃并覆有一层防爆膜，增加安全性。除了触摸屏控制外加装手持的引出线盒进行同步控制操作。

6. 气体检测泄漏（附技术说明）：控制箱及燃烧室加装气体泄漏检测装置，防止设备长时间使用过程中连接管老化及其它因素可能造成的气体泄漏的安全隐患，增加使用的安全性。

7. 气瓶连接处除了配有减压阀，并配有回火防止器；

8. 气体控制中流量计、电磁阀单独空间控制与电气控制部分隔离并配有气体泄漏装置如上图；

9. 产品的亮点：该设备采用新型的试验结构，.X、Z方向自由移动，方便客户进行试样定位。采用一键式操作，试验过程中一个按键完成整个试验过程，无需在复杂的按钮间切换，

二、设备总体要求和主要的技术参数

1.技术参数：
