VALENIAN齿轮传动系统模拟实验台（PT520）是专为模拟工业齿轮故障而设计的，用于齿轮传动系统的深入研究，它由一个带有滚动轴承、行星齿轮箱和电磁制动器和两级平行轴齿轮箱所组成。PT520的所有功能可用于研究齿轮箱动力学和声学特性、机器状态监测、基于振动的诊断技术、润滑或磨损颗粒分析。它有一个坚固稳定的结构，有足够的空间来放置振动数据采集器，来采集振动信号。其结构便于安装，更换齿轮。2级平行轴齿轮箱可设计为----通过不同的齿轮模块降低或提高齿轮比。
并且可以测试滚动轴承缺陷，例如内圈，外圈和滚珠损坏。在齿轮测试中可以进行基本的负载控制，并且可以进行间隙调整以进行间隙研究。 可以将不同类型的缺陷集成到齿轮箱中，通过各种缺陷一次一个地或同时地研究缺陷之间的相互作用。

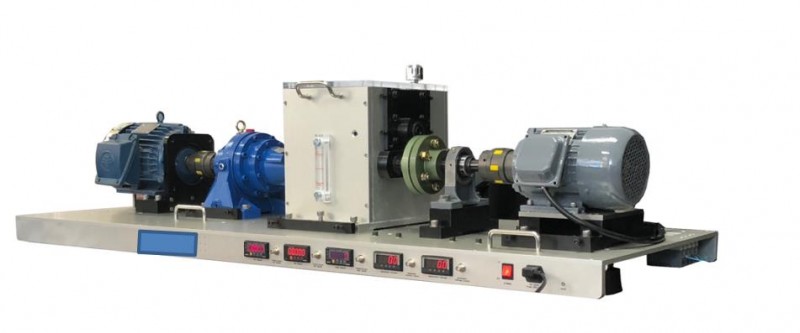

该模拟实验台由三相电动机，两级平行轴齿轮箱，轴承座，行星齿轮和磁力制动器组成。 使用VVVF（可变电压变频）驱动器（变频器）可以自由改变电机速度，变频器输入单相220V电源输出3相220V，具有自动改变转速的可编程功能。除了试验平行轴齿轮箱（正齿轮和斜齿轮）之外，还可以测试行星齿轮，并还可以测试故障轴承。
此外，重要的是，汽车变速箱试验台架负载制动器可以连接到齿轮传动系，从而可以通过电压调节，自由地控制磁力制动器。
平行齿轮箱
平行齿轮箱具有如下所示的两级结构，M2.5尺寸的直齿轮和故障齿轮同时装配在齿轮箱中，因此可以通过在良好齿轮和缺陷齿轮之间轻松滑动进行测试。
直齿轮箱作为标准配置提供，并且可以订购具有相同结构的斜齿轮箱。
行星齿轮箱
行星齿轮箱，其齿轮比为9：1，其设计与风力涡轮发电机中的行星齿轮类似。
当模拟实验台的电机速度为1800 rpm时，它在变速箱中减速至4.5：1至400 rpm，在行星齿轮减速至9：1并减速至44 rpm。 这使您可以在高速，中速和低速下试验振动信号和电流信号的特征。
通过更换有故障的行星齿轮，您可以深入研究由于齿轮故障引起的行星齿轮的振动现象。（故障的行星齿轮（FGBP）可以另外订购）
齿轮的振动信号受负载变化的影响很大。即使存在故障，也很难在没有负载的情况下检测出故障。 因此制动器连接在传动系上，以允许驱动扭矩从空载变为大于50Nm，并且齿轮可以在任意负载下进行测试。
磁制动器的调节可以通过前面板上的电源来控制。 如果使用过度制动，电机可能会停止旋转，因此在观察齿轮操作时会缓慢增加负载。 此外，如果在启动电动机时施加过大的制动，则电动机的浪涌电流可能太高而能使电机过热。 在严重的情况下，电机可能无法启动，因此启动电机时请确保制动电压为0V。
