3 谐波的检测和分析方法
对电力系统谐波问题的研究涉及面很广，如谐波源分析、谐波检测、畸变波形分析、谐波抑制等，其中很重要的一个方面就是谐波的检测，它是解决其他谐波问题的基础。但由于电力系统的谐波受到随机性、非平稳性、分布性等多方面因素影响，要进行实时准确的检测并不容易，因此，随着交流电力系统的发展，也逐渐形成了多种谐波检测方法，如模拟滤波、基于傅氏变换的频域分析法、基于瞬时无功功率理论的检测方法、小波变换、神经网络等。
3．1 模拟滤波和基于傅氏变换的频域分析法
模拟滤波器方法和基于傅氏变换的频域分析法都是基于频域理论，属于早期的谐波检测方法。模拟滤波器法有两种，一种是通过滤波器滤除基波电流分量从而得到谐波电流分量；另一种是用带通滤波器得出基波分量，再与被检测电流相减后得到谐波电流分量。这种方法实现原理和电路结构简单，能滤除一些固有频率的谐波，易于控制，但误差大，实时性差，受外界环境影响较大，参数变化时检测效果明显变差。

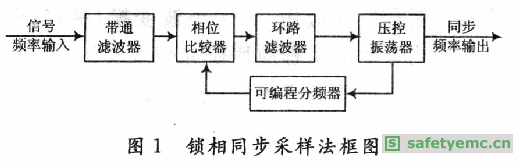

基于傅氏变换的频域分析法根据采集到的一个周期的电流值(或电压值)进行计算，得到该电流所包含的谐波次数以及各次谐波的幅值和相位系数，将需要抵消的谐波分量通过傅里叶变换器得出所需的误差信号，再将该误差进行傅里叶反变换，即可得补偿信号。这种方法精度高，使用方便，但需要一定的时间采样并且要进行两次变换，计算量大，检测时间较长，检测结果实时性不好，大多用于谐波的离线分析。如果需要提高实时性，可以利用数字锁相同步采样法使信号频率和采样频率同步(如图1所示)，通过图中的相位比较器把采样信号的相位和频率与锁相环输出的同步反馈信号进行比较，再将其输出经滤波后控制压控振荡器的频率，直到输入频率和反馈频率同步为止，然后锁定并跟踪输入信号频率的变化，保持同步，并用输出的同步信号去控制采样和加窗，从而获得较好的实时性。
随着电力系统对谐波检测要求的提高以及各种新的谐波检测方法日益成熟，这两种方法一般不再优先选用，而且即使在稳态谐波检测中使用傅氏变换的频域分析法也大多采用快速傅里叶变换及其改进算法。
3．2 基于瞬时无功功率理论的检测方法

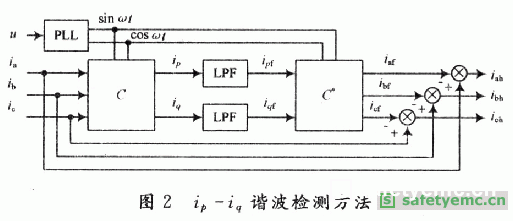

瞬时无功功率理论是日本学者赤木泰文等人于1983年最先提出的基于时域的一种理论，以瞬时有功功率p和瞬时无功功率q为基础，即p-q理论。该理论是在瞬时值的基础上定义的，突破了传统功率理论的平均值意义，不仅适用于正弦波，也适用于非正弦波的情况。它的基本原理是将三相瞬时电压电流经旋转、正交坐标变换，转换到两相坐标中，根据两相瞬时电压电流合成为旋转电压矢量和电流矢量并经投影得到三相电路瞬时有功电流和瞬时无功电流，进而得到瞬时有功功率和无功功率，再经过高次谐波分离和反变换，从而得到谐波电流分量。但这种计算方法对于产生畸变的三相电压将存在较大误差，不能准确地检测出各次谐波，此时，可以使用改进的ip-iq法，如图2所示。
ip-iq法以计算瞬时有功电流ip和瞬时无功电流iq为出发点，设三相电路中各相电压和电流的瞬时值分别为ea，eb，ec和ia，ib，ic，先将三相坐标电流转换到两相坐标iα，iβ，然后根据定义式：
计算出瞬时有功电流ip和无功电流iq，再经过低通滤波器得到ip，iq的直流分量，进而可以计算出三相基波电流，最后将基波分量与被检测电流相减即得到相应的谐波电流iah，ibh，ich。定义式中用到的sinωt，cosωt是与相电压ea同相位的正余弦信号，由图中锁相环和信号发生电路得到。
此外，另一种改进的基于同步旋转坐标变换的d-q法也可以在电网电压不对称、波形畸变的情况下精确地检测出谐波电流。基于瞬时无功功率理论的检测方法原理简单，动态响应速度快，延时小，具有较好的实时性，既能检测谐波又能补偿无功功率。而且，在此基础上又提出了广义的瞬时无功功率理论并进人工程应用。目前，基于瞬时无功功率理论的检测方法已成为总谐波实时检测的主要方法，也是有源电力滤波器中应用最广的一种谐波检测方法。
