基于DDS的频谱分析仪设计

4 硬件电路设计

　　4．1 本机振荡电路

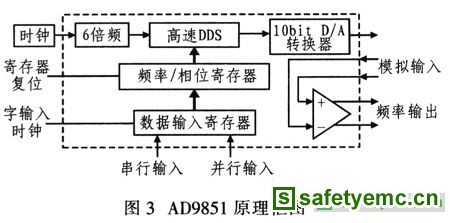

　　AD985l内部含有高速、高性能的10位D／A转换器，可用作全数字编程控制的频率合成器。在外接精密参考频率源时，其产生频谱纯净、频率和相位可编程控制，且稳定的模拟正弦波。图3给出其系统功能原理框图。采用AD985l作为DDS信号源，产生所需扫频信号。为避免高频干扰，采用PCB板实现。

　　由于AD985l产生的信号含有一定的高频谐波，因而可采用低通椭圆滤波器滤除高频分量。AD985l输出信号幅值不稳定，且不符合AD835的输入要求，因而采用AD603程控放大。AD603单片增益范围为一10～+30 dB，输入控制电压范围为0~1V，增益与控制电压的关系为Gain(dB)=40Vg+10。而AD603的输入控制电压由单片机通过D／A转换器提供。D／A转换器采用MAX5532。

　　4．2 混频电路

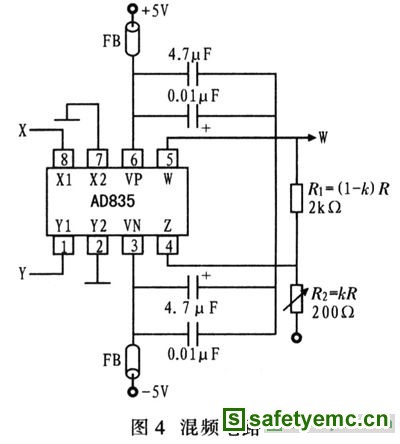

　　该系统采用AD835作为混频器，其输入信号是X1与Y1相乘后混频。X1，Y1的输人电压范围在一1～+l V较为合适，Vpp至少应大于50 mV。使用AD835混频时应注意输入混频器的信号中不能叠加直流分量。要使直流分量的频率为O，使得输出信号中有另一输入信号不能发挥混频器的作用。图4给出混频电路。

　　4．3 带通滤波电路

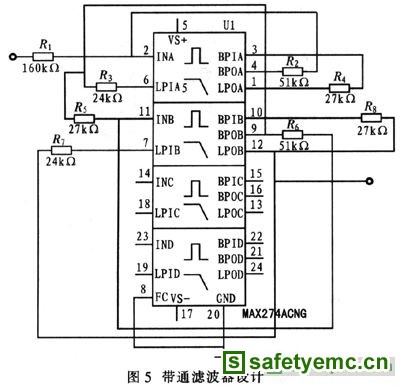

　　在确定带通滤波器的中心频率为70 kHz后，利用MAX274滤波器设计软件，以完成软件设计。图5为带通滤波器的设计。

　　4．4 A／D转换器

　　经AD637转换后的信号需再经MAXl97实现A／D转换，并送至控制系统处理。该系统设计采用8通道，12位MAXl97实现A／D转换。MAXl97的最小分辨精度可以达到5/4 096=1．22 mV，该器件一共有O~5V，0~10V，一5～+5 V，一lO～+10 V 4种量程．且外围电路简单。
