基于柔性多层绕组的集成EMI滤波器

    传导EMI测试结果如图16所示。基本上满足了CISPR-22 Class A 的标准，除了文中提到到的4MHz～6MHz范围内的性能有待提高，与图13中的插入损耗曲线是相对应的。

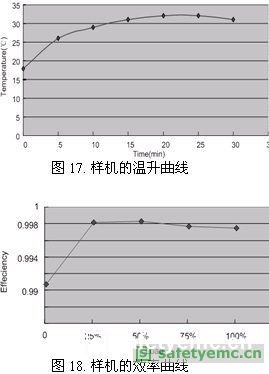

    样机的温升曲线如图17所示（环境温度为摄氏16℃）。在满载工作30min条件下，集成绕组的温度不超过32℃，远低于介质材料的最高安全工作温度90℃。集成EMI滤波器的效率曲线如图18所示，在各种负载条件下效率均高于99%。

    6、总结

    本文提出了一种新型的集成EMI滤波器，它是基于柔性多层带材绕组这样一种新型的集成绕组实现的。它把所有共模电感、差模电感与共模电容集成在同一个元件中。制作了样机并进行了实验验证，实验结果表明此实现方法的有效性。
