4. 器件配置
nRF2401 的所有配置工作都是通过CS、CLK1 和DATA 三个引脚完成，把其配置为ShockBurstTM 收发模式需要15 字节的配置字，而如把其配置为直接收发模式只需要2 字节的配置字。由上文对nRF2401 工作模式的介绍，我们可以知道，nRF2401 一般工作于ShockBurstTM 收发模式，这样，系统的程序编制会更加简单，并且稳定性也会更高，因此，下文着重介绍把nRF2401 配置为ShockBurstTM 收发模式的器件配置方法。
ShockBurstTM 的配置字使nRF2401 能够处理射频协议，在配置完成后，在nRF2401 工作的过程中，只需改变其最低一个字节中的内容，以实现接收模式和发送模式之间切换。ShockBurstTM 的配置字可以分为以下四个部分：
数据宽度：声明射频数据包中数据占用的位数。这使得nRF2401 能够区分接收数据包中的数据和CRC 校验码；
地址宽度：声明射频数据包中地址占用的位数。这使得nRF2401 能够区分地址和数据；
地址：接收数据的地址，有通道1 的地址和通道2 的地址；
CRC：使nRF2401 能够生成CRC 校验码和解码。
当使用nRF2401 片内的CRC 技术时，要确保在配置字中CRC 校验被使能，并且发送和接收使用相同的协议。nRF2401 配置字的各个位的描述如表3 所示。

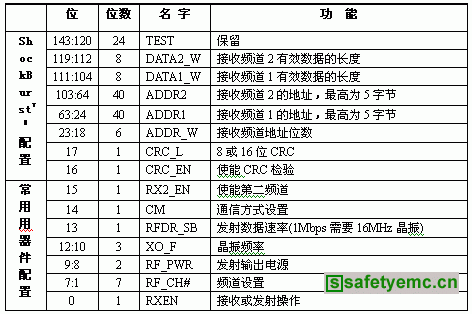

表3：nRF2401 配置字描述
在配置模式下，注意保证PWR_UP 引脚为高电平，CE 引脚为低电平。配置字从最高位开始，依次送入nRF2401。在CS 引脚的下降沿，新送入的配置字开始工作。
5. 应用电路

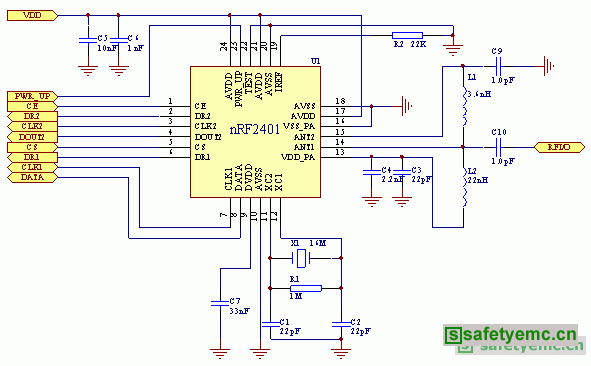

图2 为nRF2401 的应用电路
由图可知，其只需要14 个外围元件。nRF2401 应用电路一般工作于3V，它可用多种低功耗微控制器进行控制。在设计过程中，设计者可使用单鞭天线或环形天线，上图为50 欧姆单鞭天线的应用电路。在使用不同的天线时，为了得到尽可能大的收发距离，电感电容的参数应适当调整。
6. PCB 设计
PCB 设计对nRF2401 的整体性能影响很大，所以PCB 设计在nRF2401 收发系统的开发过程中主要的工作之一，在PCB 设计时，必须考虑到各种电磁干扰，注意调整电阻、电容和电感的位置，特别要注意电容的位置。
nRF2401 的PCB 一般都是双层板，底层一般不放置元件，为地层，顶层的空余地方一般都敷上铜，这些敷铜通过过孔与底层的地相连。直流电源及电源滤波电容尽量靠近VDD 引脚。nRF2401 的供电电源应通过电容隔开，这样有利于给nRF2401 提供稳定的电源。在PCB 中，尽量多打一些通孔，使顶层和底层的地能够充分接触。
7. 结束语
nRF2401 通过ShockBurstTM 收发模式进行无线数据发送，收发可靠，其外形尺寸小，需要的外围元器件也少，因此，使用方便，在工业控制、消费电子等各个领域都具有广阔的应用前景。
