多通道射频接收机测量噪声系数的新方法

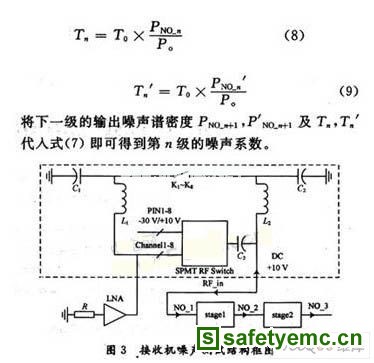

　　测试中，设置各路开关的控制线，使要测的那路导通，其余路断开，闭合该通道的直流开关，然后用频谱仪测量输出的噪声谱密度PNO_n，而后断开该路的直流开关，再用频谱仪测量输出的噪声谱密度PNO_n，由于室温T0(290 K)的噪声谱密度P。约为-174 dBm，设噪声源的等效温度为Tn，Tn，可得：

　　实验用的频谱仪为Agilent公司的F4411B，测试的中心频率为63.6 MHz，SPAN取20 MHz。选取“Function”中的“Noise"，设定合适的VBW／RBW，调节RefLevel使频谱仪位于噪声基底，当Ref Level取-63 dBm时达到噪声基底，经“Average”后显示为-153.1 dBm。控制每路CON线，使得通路再8个信道转换，重复以上的测量步骤，便可得到每一路的噪声系数。

　　4结  语

　　利用此种方法对MRI射频接收机各个通道切换下的各级进行了噪声系数测试，实测的各个通道与设计中定义的指标值相差0.2 dB范围内，且由于高频通信系统的接收部分具有一定的共性，即通常下考虑整个接收机的噪声系数特性，接收机的第一级都要接前置低噪声放大器。故此类方法可以推广到其他的射频接收机当中。

　　本文解决了射频接收机多路信道噪声系数比较以及接收机不同模块的噪声系数测量。独创性地利用接收机前端的低噪声放大器提供冷热噪声源优化Y因子测量方法，并以MRI射频接收机为例设计出性能优越的多路射频开关实现信道切换，实践证明该方法是适用而有效的。
