反激式开关电源的变压器EMC设计

　　3．2 实验结果

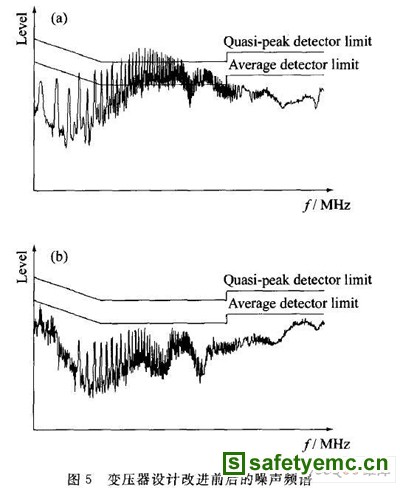

　　图5为变压器设计改进前后实验样品的传导噪声频谱对比。

　　图5中的上下两条平行折线分别为国际无线电干扰特别委员会(简称CISPR)颁布的CISPR22标准中b级要求的准峰值检波限值和平均值检波限值；而曲线为开关电源的传导噪声频谱。从实验结果可以看出：与传统方法相比，新方法有着更出色的对共模噪声电流的抑制能力，尤其在中频1～ 5MHz的频段。在较低频段，电源线上的传导干扰主要是差模电流引起的；而在中高频段，共模电流起主要作用。而本文提出的方法对共模电流的抑制较强，实验和理论是相符合的。在10 MHz以上的频段，主要由电路中的其他寄生参数决定EMC性能，与变压器关系不大。

　　4 结束语

　　开关电源电路中的噪声活跃节点是电路中的共模噪声源。要降低开关电源的传导干扰水平，实际上是减小共模电流强度、增大噪声源的对地阻抗。在传统的隔离式EMC设计中，隔离层连接到电路中电位稳定的节点上(如：变压器前级的负极)要比直接连到地线对EMI干扰的抑制更有效。

　　开关电源电路中的噪声活跃节点通常都是成对存在的，这些成对节点之间的相位相反，利用这一特点活跃节点相位平衡绕法对EMI抑制的有效性高于传统的隔离式设计。由于不需要添加隔离金属层，变压器的体积与成本都能被有效减小或降低。
