静电放电保护和片式压敏电阻器

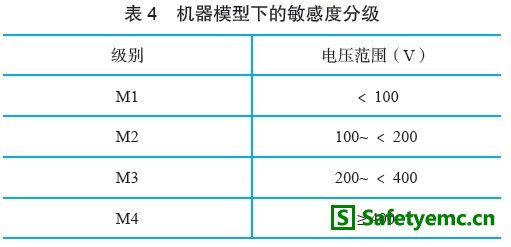

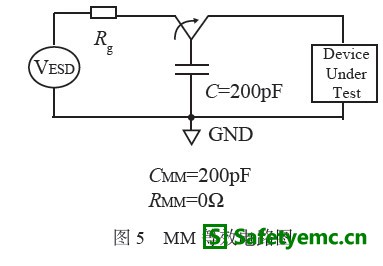

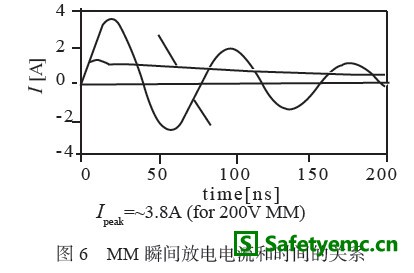

图5 示出MM 等效电路图。图6 示出MM 静电电压相对产生的瞬间放电电流和时间的关系。表4 列出机器模型下的敏感度分级。

4.3 带电器件模型（Charged Dovice Model, CDM）
      物体接触带静电的产品，造成产品损坏。

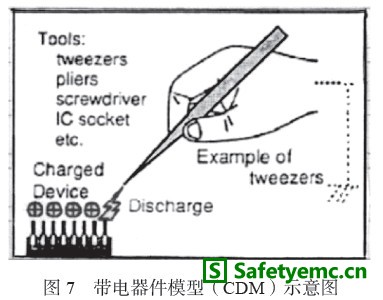

      器件（IC）因摩擦或其它因素而在内部积累了静电，在静电积累的过程中器件（IC）并未被损伤。此带有静电的器件（IC）在处理过程中，当其任一插脚（pin）去碰撞到接地导体时，其内部的静电便会经由插脚（pin）流出，造成放电现象，如图7 所示。

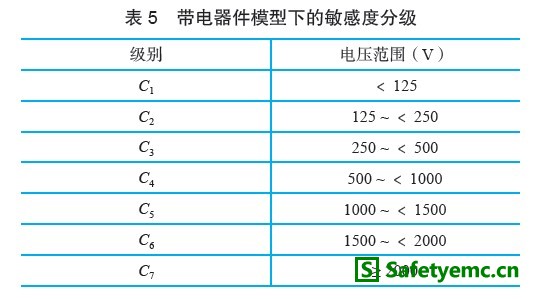

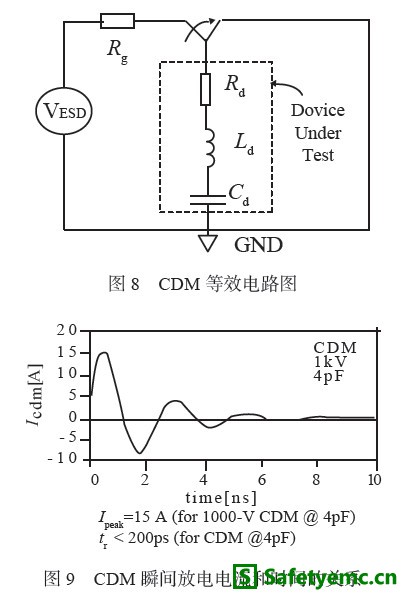

此种模型的放电时间更短，仅约几个mμs，且因为器件内部积累的静电会因对地的等效电容值而变，而等效电容值又和器件摆放的角度与位置以及器件所用的包装型式有关，所以放电现象更难真实模拟。图8 示出CDM 等效电路图。图9 示出CDM 静电电压相对产生的瞬间放电电流与时间的关系。表5 列出带电器件模型下的敏感度分级。

4.4 3 种放电模型比较

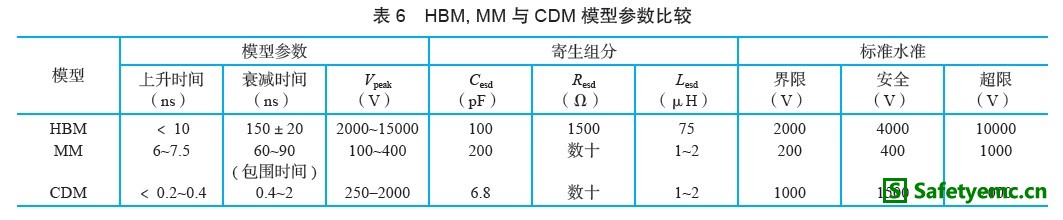

       表6 列出了3 种放电模型参数比较。
       3 种静电模型的电路形式：HBM 为脉冲衰减电路，MM和CDM 为周期震荡衰减电路。3 种模型的典型峰值电流：
HBM 为1.3A（2000V），MM 为3.8A（200V），CDM 为15A（1000V）。
       3 种模型中，最常见也是最被重视的模型是人体模型（HBM），这种模型是模拟人体带电（正电或负电）并接触
电子设备时，人身上的电荷向设备转移的情况。
