天线架设方式对测试准确度的影响

随着通信系统对天线指标要求越来越高，对于天线辐射指标来说，提高测试的准确度也越来越重要。

在分析如何提高测试精度和准确度的因素时，不仅要关注测试场的静区反射性能，同时也要关注在天线测试时架设的方式对测试准确度造成的影响。以便我们科学合理的架设测试天线和分析测试误差。

天线测试架设影响分析

天线测试架设转台对测试准确度的有着重要的影响，但影响的程度如何？
以下两点是我们在测试时必须考虑的对测试影响主要因素；
1. 天线架设相位中心不在转轴中心，对测试结果影响有多大？
2. 天线测试支撑架设时采用金属抱杆还是非金属抱杆？
一 天线相位中心偏离测试转轴中心

在天线测试时，我们希望的是天线相位中心位于测试转轴中心上，但实际中，对于每个不同类型天线，尤其是多端口多频段LTE天线，部分频段相位中心并不在天线结构中心。测试工装受条件限制，不能完全满足所有频段端口在测试旋转中心，因而会出现固有的测试误差。天线测试引起误差的原因有如下几点；

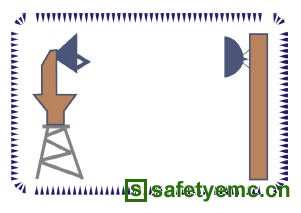

天线架设工装及安装方式对测试准确性影响分析

1.发射源天线在测试口面的幅度均匀性影响分析； 以增益15dBi（波束宽度34°×32°）喇叭天线为例，当天线收发距离为35m时，在直径3m的测试静区，有效辐射区域天线辐射张角为±2.5°，这时静区边沿辐射电平与中心差距只有0.06dB,几乎对测试没有影响。
因而分析天线偏离转轴中心测试误差时，可不考虑口面场副均匀度影响。
