天线架设方式对测试准确度的影响

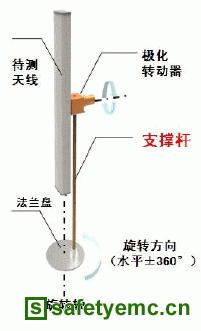

二、天线测试支撑杆
线测试架设时采用金属支撑杆还是非金属支撑？两者对测试结果影响有多大？
通常认为，支撑杆主要影响的测试指标是前后比及水平波束宽度。

1.采用非金属杆，对天线本身的性能影响相对小。
2.采用金属杆，对天线本身的性能影响相对大，但与实际使用时天线金属抱杆安装情况基本相同，更接近天线使用时情况。同时也有利于天线测试工装的制作，承载力大，测试时天线稳定性。

对以上分析进行验证；
验证采用1710～2690MHz65°17.5dBi双极化天线进行测试验证。测试采用室内远场方法，收发距离38m,符合测试距离要求。验证方法步骤如下：

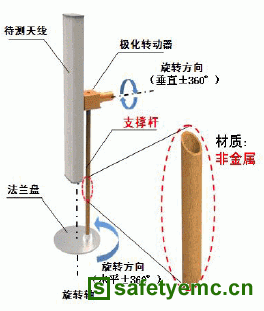

第一步：采用非金属支撑杆进行天线辐射性能测试，重复测试两次，记录辐射性能测试结果；

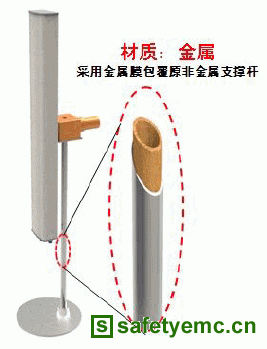

第二步：对非金属支撑杆用金属膜包裹，进行天线辐射性能测试，重复测试两次，记录辐射性能测试结果；

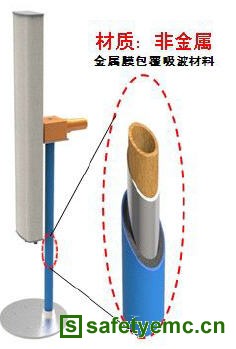

第三步：对金属膜包裹的支撑杆再用厚度为10mm平板吸波材料包裹，进行天线辐射性能测试，重复测试两次，记录测试结果；

对以上不同状态测试结果进行对比分析。

实验表明：
1. 采用在合适的直径时非金属、金属及包裹吸波材料支撑杆对天线测试的影响很小。
2.作为支撑的杆状材料直径越小影响越小，对于常用基站天线测试，直径在110mm左右，
这样测试稳定性和准确性都得到确保。
作者简介：张申科 武汉虹信通信有限公司
