在电路中，经常能够看到0欧的电阻，就是这个不起眼的0欧姆电阻，往往令新手们摸不着头脑。在电路中的0欧姆电阻，其作用相当于导线，既然如此，为什么还要特意为它空出来一块地方呢？其实0欧姆电阻的作用非常大，只不过大部分新手不知道而已。零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，严格来说，O欧姆电阻的阻值并非是绝对的零，所以它和常见的贴片电阻一样有误差精度。
下面小编就为大家总结了一些电路中0欧姆电阻的妙用。
1、在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
2、可以做跳线用，如果某段线路不用，直接不贴该电阻即可(不影响外观)。
3、在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。
4、想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。
5、在布线时,如果实在布不过去了,也可以加一个0欧的电阻。
6、在高频信号下，充当电感或电容。(与外部电路特性有关)电感用，主要是解决EMC问题。如地与地，电源和ICPin间。
7、单点接地(指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。)
8、熔丝作用。
9、拟地和数字地单点接地。
只要是地，最终都要接到一起，然后入大地。如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。如果把模拟地和数字地大面积直接相连，会导致互相干扰。不短接又不妥，理由如上有四种方法解决此问题：
(1)用磁珠连接；
(2)用电容连接；
(3)用电感连接；
(4)用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。对于频率不确定或无法预知的情况，磁珠不合。电容隔直通交，造成浮地。电感体积大，杂散参数多，不稳定。0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。

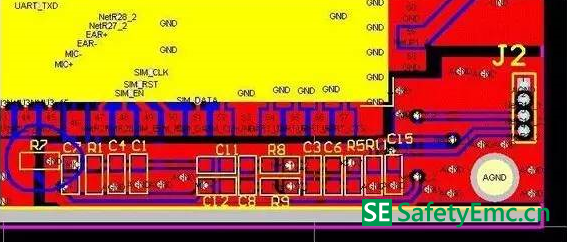

以下两个图是一个电路，只是由于元件的标号不一样。R7(R33)就是模拟地和数字地的单点链接端。
图1
图2
10、跨接时用于电流回路
当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
11、配置电路
一般，产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。
12、其他用途
布线时跨线；
调试/测试用；
临时取代其他贴片器件；
作为温度补偿器件；
0欧姆电阻的设置，其实更多时候是为了满足EMC的设计需求，此外，由于其比过孔的寄生电感要小，通常过孔会影响地平面的。根据电流的不同，也要选择不同尺寸的0欧姆电阻。一般1A的选0603，2A的选0805。
