电流汇集模型
有关电流连续性的问题，有一个比较形象的比喻：每颗电容都是一个蓄水池，上游存储的蓄水要大于下游，才不会因为断流造成河流干枯。电源供电原理相同，设计不当，就会引发强电磁干扰。
图10 电流汇集模型之蓄水池理论
再来看看电源拓扑，DCDC电源大致分为三个环（一说四个环），高频交流斩波环把两个直流输入环和输出环分割开来，交流环主要做高速PWM斩波，产生电磁切割，一旦布线不好，容易产生电磁辐射。

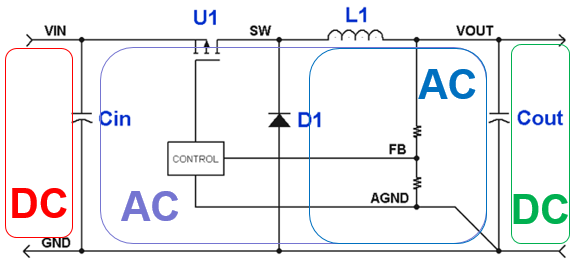

图11 DC-DC电源拓扑图
为了设计方便，Wolfe建议在布局的时候，把两个直流环和交流环分开布局，方便在布线的时候分开布线。

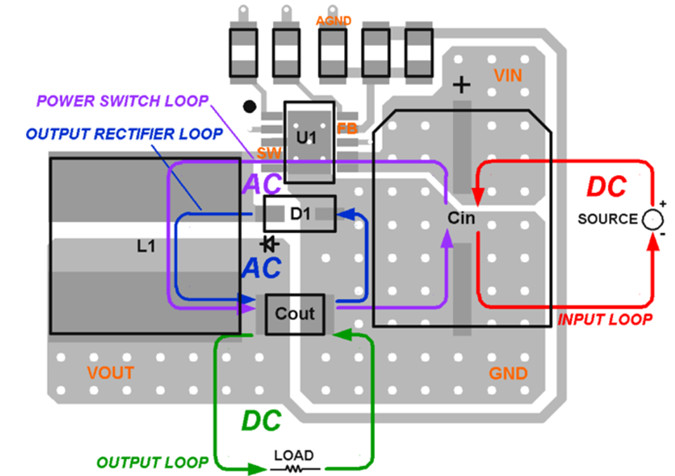

图12 DC-DC电源布局布线建议
