5G通信环境中与5GHz Wi-Fi之间的干扰对策

在LNA方面的对策

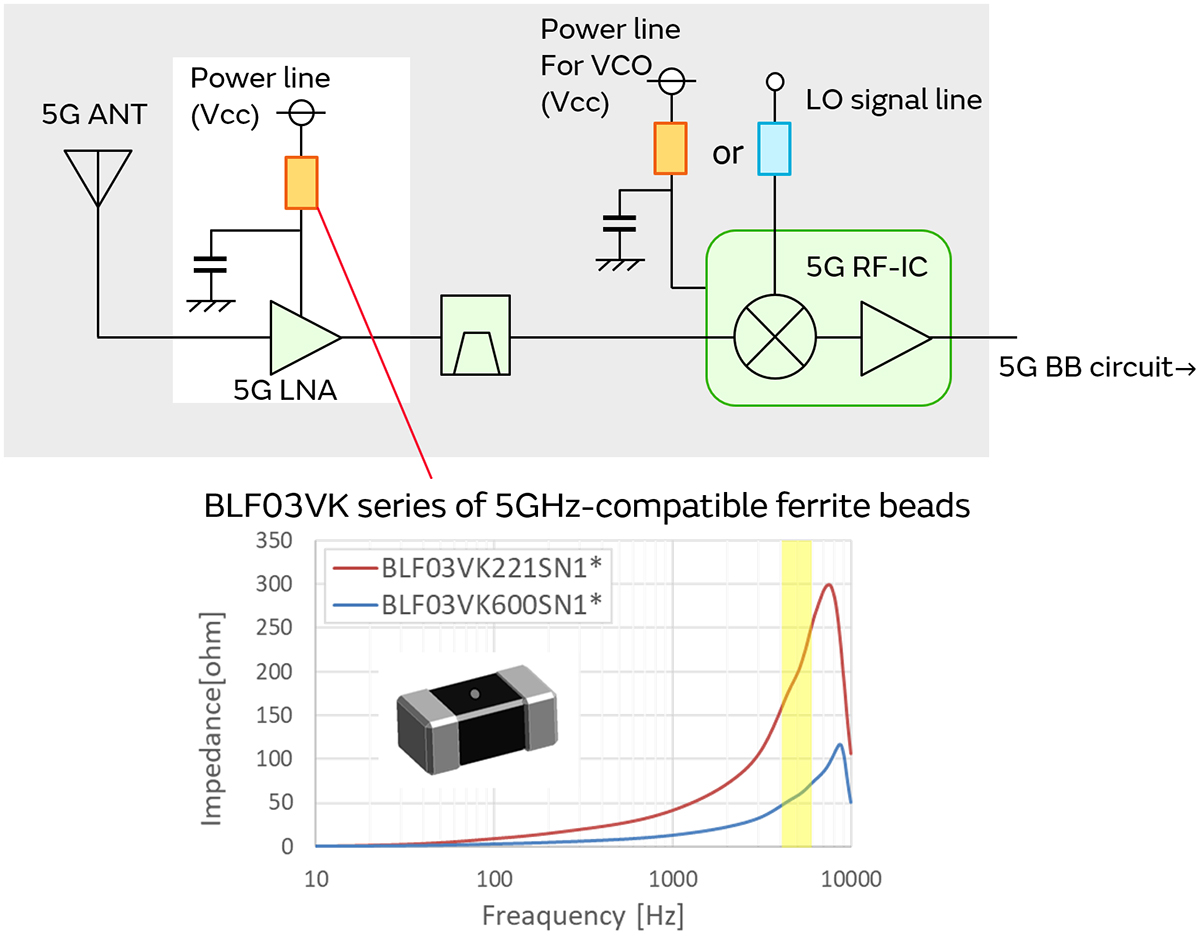

在LNA的电源线（Vcc）中应当插入电源线用铁氧体磁珠。为了有效抑制Wi-Fi 5GHz频段的信号，插入专门在5Hz频段去除噪声的BLF03VK系列铁氧体磁珠是一种有效的方法。

在RFIC方面的对策

这些是在RF-IC方面的对策。从外部供给LO信号时，必须去除混在LO信号中的Wi-Fi 5GHz频段信号。需要衰减5GHz以上信号的LC低通滤波器。

如果LO信号是在RF-IC内部生成的，那么电源就是噪声进入的路径。就像LNA方面的情况一样，在电源线中插入5GHz频段专用铁氧体磁珠是一种有效的方法。

干扰对策的总结

5G通信中的错误率增加是由同时使用Wi-Fi的5GHz电波造成的。在设备内部，Wi-Fi的5GHz信号通过LNA的电源线和RFIC的信号线进入5G通信电路的RF电路。

在5G通信电路的LNA和RFIC入口路径中插入噪声滤波器效果较好。

确认导致问题的噪声

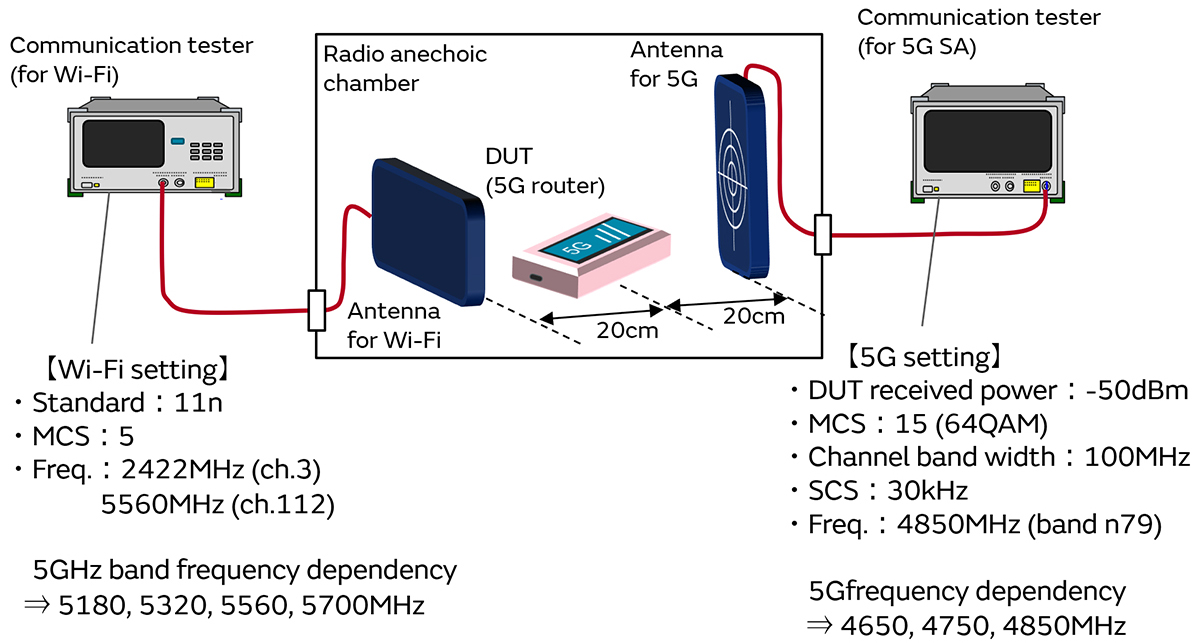

5G通信的块错误率是在以下配置中测量的。通过将通信测试仪作为5G基站和Wi-Fi末端终端工作，创造了一个DUT同时进行5G通信和Wi-Fi 5GHz通信的状况。

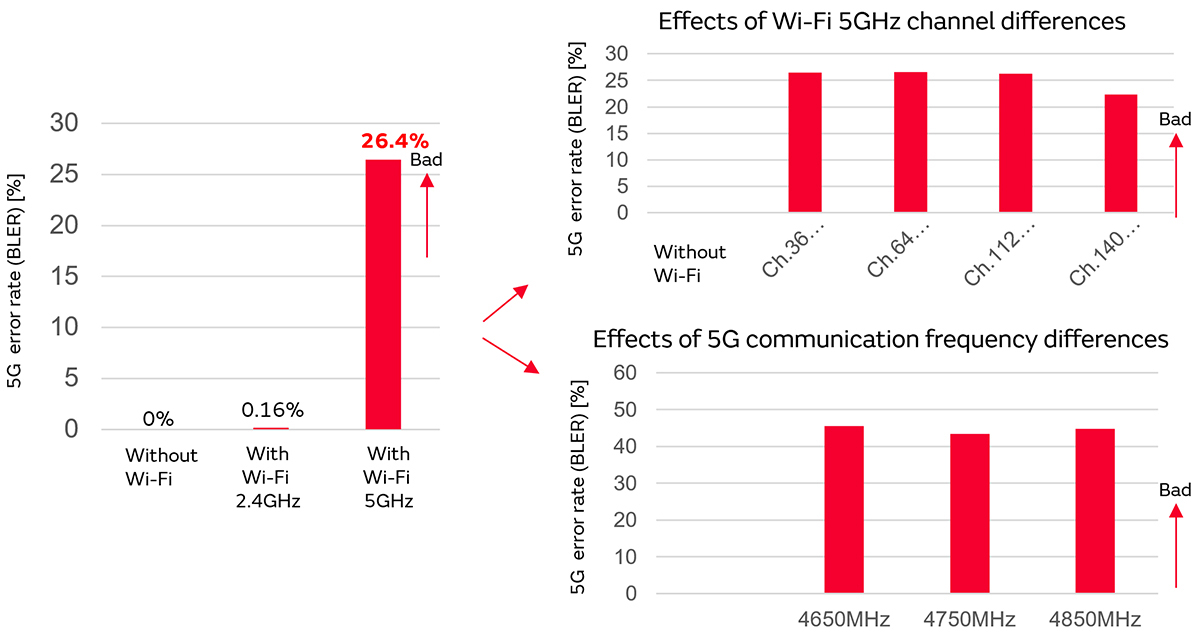

测量结果

Wi-Fi 5GHz动作时，5G n79的BELR发生了恶化。无论使用Wi-Fi还是5G信道，都会发生问题。
