灯具的泄漏电流测试概论

五、泄漏电流测量网络的剖析

过去，各种设备标准采用两种传统的技术测量泄漏电流，无论是测量保护导体中的实际电流，还是采用简单的电阻-电容网络，都是把泄漏电流定义为流过电阻的电流。现采用更有代表性的人体模型，给出关于电流的四种人体效应的测量方法。此人体模型是针对普通情况下，一般意义上的电击而选择的，考虑到电流通路和接触条件，使用正常条件下几乎完全是从手到手或手到脚接触的人体模型。对较小区域的接触（例如一个手指接触）选择其他不同的模型可能比较合适，这样的模型正在考虑之中。

1、人体阻抗网络
图G2和图G3中的由元件RS、CS、RB和试验端子A、试验端子B构成的网络是模拟总的人体阻抗(ZT)。其中图G2和图G3中的元件RS和CS模拟两个接触点间总的皮肤阻抗（Zp）。Cs阻抗是由皮肤接触区域决定的，对于较大接触区域，可以使用较大的电容值。图G2和图G3中的元件RB模拟人体的内部阻抗（Zi）。

总的人体阻抗(ZT)的定义是人体的内部阻抗（Zi）与皮肤阻抗（Zp）的向量和（如图2）。人体的内部阻抗（Zi）的定义是与人体的两个部分接触的两个电极之间的阻抗，忽略皮肤阻抗（如图3、图4）。皮肤阻抗（Zp）的定义是在皮肤的一个电极与在下面的导电纸之间的阻抗。

（1）正弦交流50/60Hz时总的人体阻抗（ZT）频率特性
表1中给出的总的人体阻抗的值对于有生命的人和手到手大区域接触（5000mm2到10000mm2）的电流通路和干燥条件是有效的。在不大于50V电压处，用淡水变湿的接触区域测得的值比在干燥条件的值低10%到25%，导电溶液使得阻抗显著地降低到干燥条件测得值的一半。在大于约150V电压处，总的人体的阻抗越来越少的取决于湿度和接触的表区域。

测量是在成年的男性和女性上进行。接触电压不大于5000V的总的人体阻抗的范围在图5中给出，接触电压不大于220V的总的人体阻抗的范围在图6（虚线）中给出。

表1和图5和图6的值提供了有生命的成年人的总的人体阻抗最好地知识。关于当前适
用于儿童的总的人体阻抗方面的知识，预计是稍微高一点但有相同的数量级。

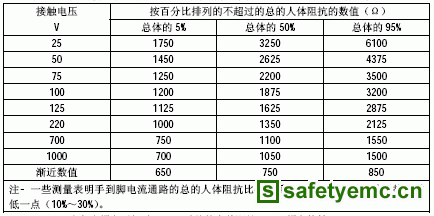

表1 大的接触表区域、电流通路手到手、交流50/60Hz的总的人体阻抗ZT

（2）正弦交流频率不超过20kHz时总的人体阻抗（ZT）频率特性
由于皮肤电容的影响，50/60Hz时的总的人体阻抗的值在较高频率下减少，在5kHz频率以上接近内部人体阻抗Zi。

图7说明频率对电流通路手到手且大的接触区域、接触电压10V的总的人体阻抗ZT的关系，频率从25Hz到20kHz。

图8说明频率对电流通路手到手且大的接触区域、接触电压25V的总的人体阻抗ZT的关系，频率从25Hz到2kHz。从结果得出，曲线可推导出接触电压从10V到1000V的50%的总体电流通路手到手或手到脚的总的人体阻抗ZT对频率50Hz到2kHz的的关系。曲线如图9所示。

图G2和图G3中的由元件RS、CS、RB和试验端子A、试验端子B构成的网络的总的人体阻抗(ZT)计算得出是1990Ω(50Hz)或是1986Ω(60Hz),接近表1中总体的95%、接触电压220V处，不超过总的人体阻抗的数值2125Ω。如果考虑接触电压230V，在图6的基础上，图G2和图G3中总的人体阻抗(ZT)就非常接近于表1实际测得的总体的95%、接触电压220V总的人体阻抗。
