保护元器件的种类及工作原理
保护元器件可以分为三类：过流保护、过压保护及过流、过压保护。它们的基本工作原理如下。
1.过流保护

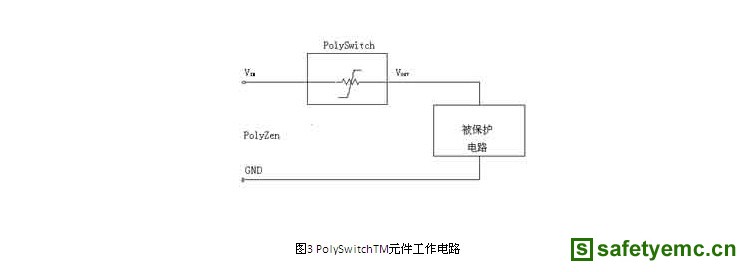

流保护元件是一种非线性正温度系数热敏电阻（PPTC），如图3所示。一旦有过流状态出现，过大的电流让保护元件发热使阻值发生变化，由低阻态跃变为高阻态，从而限制电流，使被保护的电路免受过流损坏；在过流故障排除后，保护元件冷却，自动由高阻态转变为低阻态，恢复正常工作。这种保护元件称为自复式过流保护元件，如泰科电子公司的PolySwitchTM元件。
2.过压保护

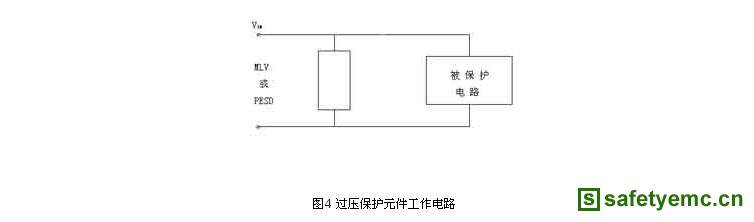

过压保护元器件并联在被保护的电路上（见图4）。在输入电压未过压时，过压保护元器件呈高阻态，其泄漏电流甚微；一旦输入电压过压时，过压保护元器件在瞬间提供低阻抗通路，并将电压钳位于安全的低电压，从而保护电路免受过压损害。当输入电压降落到正常工作电压时，过压保护元器件会自动恢复到高阻态。泰科电子公司的多层压敏电阻（MLV）及ESD保护元件PESD就是常用的过压保护元件。
3 过流、过压保护
过流、过压保护器件是过流保护元件与过压保护元件组成的模块（集成电路），如图5所示。它能在输入电压过压或由于短路造成过流故障时，保护电路不受损害。
泰科电子公司的PolySwitch元件就是常用的过流、过压保护器件。
便携式产品的保护元器件的特点
为满足便携式电子产品对保护元器件的要求，保护元器件应具有下述特点。
1 性能
● 响应时间要短；
● 自身的功耗要小，可延长电池寿命；
● 性能稳定，并且寿命长；
● 不影响被保护电路的性能；
● 满足对环境的要求（无铅，符合RoHs规范）。
2 封装及尺寸
● 贴片式（SMD）封装，满足SMT要求；
● 封装尺寸小（占PCB面积小）及剖面高度小。
3 其他
● 可以采用回流焊焊接工艺；
● 价格低，降低产品成本。
