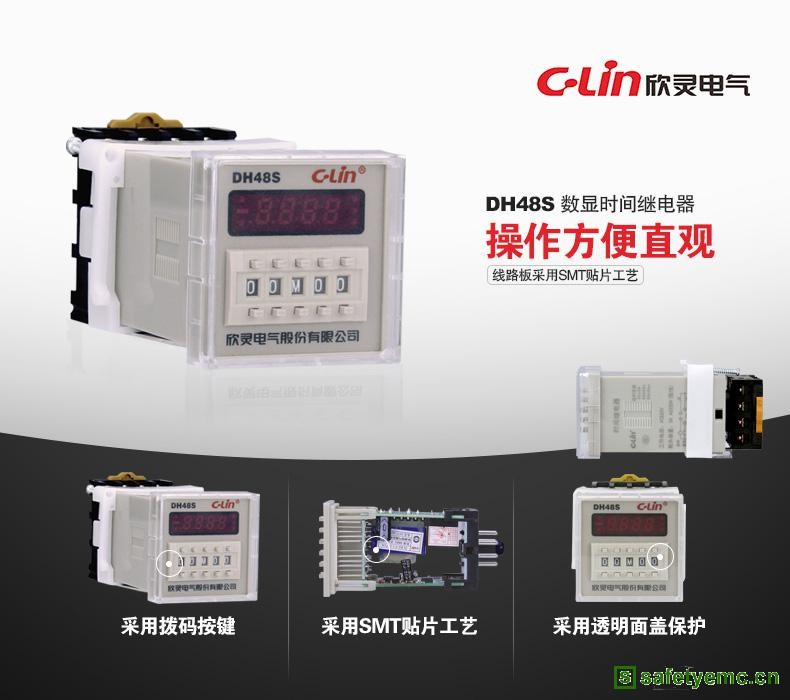

供应欣灵DH48S数显时间继电器通电延时定时器 现货直销

DH48S数显时间继电器产品简单介绍
一、DH48S数显时间继电器概述：
DH48系列数显时间继电器（以下简称继电器）属于通电延时型，适用于交流50/60Hz，工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预置的时间接通或分断电路。
该系列继电器执行Q/ZXL 0081企业标准，符合GB 14048.5和JB/T 10047有关要求。

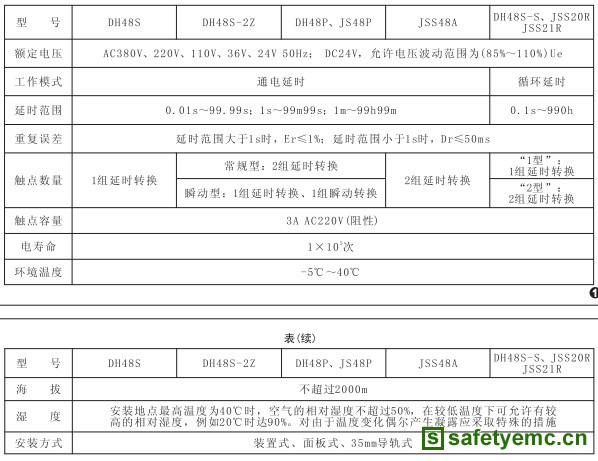

二、DH48S数显时间继电器主要技术数据：

三、DH48S数显时间继电器使用说明：
1.因该系例继电器具有记忆功能，需通电前预置好延时时间，通电后预置的时间无效，继电器重复启动间隔时间应大于等于0.5s。
2.按照继电器罩壳标签上的接线图，参考第八条电路举例将产品接入控制电路中。
3.调整拨码开关，预置好延时时间，接通电源，继电器，开始按第四条对应工作时序运行。
4.复位功能：在任意时刻接通复位端子，继电器回复到初始状态。
5.暂停功能：在计时过程中接通暂停端子，计时停止，且显示此刻的时间，断开后继续计时，利用此功能可作累时器用。
6.在强电场环境且复位与暂停端子链接导线较长时，请使用屏蔽导线。
7.复位与暂停端子切勿输入电压或接地，以免损坏产品。

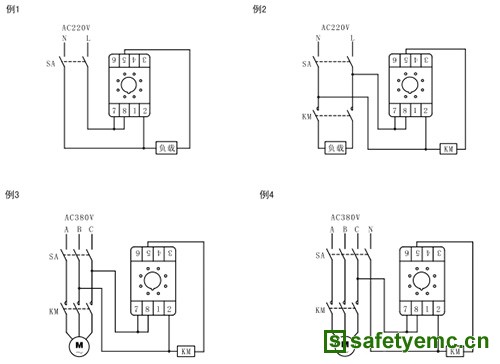

四、DH48S数显时间继电器应用电路举例（以DH48S为例）
1.单相负载时，若负载阻性电流小于等于3A或感性电流小于等于0.5A时，继电器直接控制，接线参考例1；若负载阻性电流大于3A或感性电流大于0.5A时，继电器通过交流接触器扩容，接线参考例2；三相负载时，交流接触器和继电器电源为AC380V时，接线参考例3；交流接触器和继电器电源为AC220V时，接线参考例4.
2.示例继电器所起的功能为：当接通电源时，负载或KM（交流接触器）得电，经延时到预置值时，负载或KM（交流接触器）失电。
注1：负载可为路灯或灯泡，可直接接在路灯或灯泡端口的两根线上（如例1所示）。
注2：KM为交流接触器的线圈，A1、A2两端可按例2、例3、例4接线。
注3：例3中的继电器及KM的工作电源均为AC380V，应注意所选用产品的电压等级。
