1．引言

印刷电路板(PCB)是电子产品中电路元件和器件的支撑件，它提供电路元件和器件之间的电气连接，它是各种电子设备最基本的组成部分，它的性能直接关系到电子设备质量的好坏。随着信息化社会的发展，各种电子产品经常在一起工作，它们之间的干扰越来越严重，所以，电磁兼容问题也就成为一个电子系统能否正常工作的关键。同样，随着电于技术的发展，PCB的密度越来越高，PCB设计的好坏对电路的干扰及抗干扰能力影响很大。要使电子电路获得最佳性能，除了元器件的选择和电路设计之外，良好的PCB布线在电磁兼容性中也是一个非常重要的因素。

既然PCB是系统的固有成分，在PCB布线中增强电磁兼容性不会给产品的最终完成带来附加费用。但是，在印制线路板设计中，产品设计师往往只注重提高密度，减小占用空间，制作简单，或追求美观，布局均匀，忽视了线路布局对电磁兼容性的影响，使大量的信号辐射到空间形成骚扰。一个拙劣的PCB布线能导致更多的电磁兼容问题，而不是消除这些问题。在很多例子中，就算加上滤波器和元器件也不能解决这些问题。到最后，不得不对整个板子重新布线。因此，在开始时养成良好的PCB布线习惯是最省钱的办法。

一点需要注意，PCB布线没有严格的规定，也没有能覆盖所有PCB布线的专门的规则。大多数PCB布线受限于线路板的大小和覆铜板的层数。一些布线技术可以应用于一种电路，却不能用于另外一种，这便主要依赖于布线工程师的经验。然而还是有一些普遍的规则存在，下面将对其进行探讨。
为了设计质量好。造价低的PCB,应遵循以下一般原则：

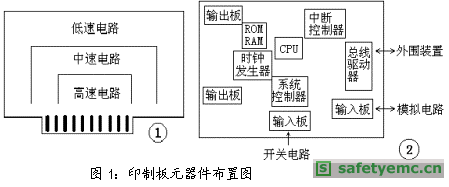

图1:印制板元器件布置图

2．PCB上元器件布局

首先，要考虑PCB尺寸大校PCB尺寸过大时，印制线条长，阻抗增加，抗噪声能力下降，成本也增加；过小，则散热不好，且邻近线条易受干扰。在确定PCB尺寸后．再确定特殊元件的位置。最后，根据电路的功能单元，对电路的全部元器件进行布局。

电子设备中数字电路。模拟电路以及电源电路的元件布局和布线其特点各不相同，它们产生的干扰以及抑制干扰的方法不相同。此外高频。低频电路由于频率不同，其干扰以及抑制干扰的方法也不相同。所以在元件布局时，应该将数字电路。模拟电路以及电源电路分别放置，将高频电路与低频电路分开。有条件的应使之各自隔离或单独做成一块电路板。此外，布局中还应特别注意强。弱信号的器件分布及信号传输方向途径等问题。

在印制板布置高速。中速和低速逻辑电路时，应按照图1－①的方式排列元器件。

在元器件布置方面与其它逻辑电路一样，应把相互有关的器件尽量放得靠近些，这样可以获得较好的抗噪声效果。元件在印刷线路板上排列的位置要充分考虑抗电磁干扰问题。原则之一是各部件之间的引线要尽量短。在布局上，要把模拟信号部分，高速数字电路部分，噪声源部分(如继电器，大电流开关等)这三部分合理地分开，使相互间的信号耦合为最校如图1－②所示。

时钟发生器。晶振和CPU的时钟输入端都易产生噪声，要相互靠近些。易产生噪声的器件。小电流电路。大电流电路等应尽量远离逻辑电路。如有可能，应另做电路板，这一点十分重要。

2.1在确定特殊元件的位置时要遵守以下原则：
(1)尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
(2)某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。带高电压的元器件应尽量布置在调试时手不易触及的地方。
(3)重量超过15g的元器件。应当用支架加以固定，然后焊接。那些又大又重。发热量多的元器件，不宜装在印制板上，而应装在整机的机箱底板上，且应考虑散热问题。热敏元件应远离发热元件。
(4)对于电位器。可调电感线圈。可变电容器。微动开关等可调元件的布局应考虑整机的结构要求。若是机内调节，应放在印制板上方便于调节的地方；若是机外调节，其位置要与调节旋钮在机箱面板上的位置相适应。
(5)应留出印制板定位孔及固定支架所占用的位置。

2.2根据电路的功能单元对电路的全部元器件进行布局时，要符合以下原则：
(1)按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。
(2)以每个功能电路的核心元件为中心，围绕它来进行布局。元器件应均匀。整齐。紧凑地排列在PCB上，尽量减少和缩短各元器件之间的引线和连接。 (3)在高频下工作的电路，要考虑元器件之间的分布参数。一般电路应尽可能使元器件平行排列。这样，不但美观，而且装焊容易，易于批量生产。
(4)位于电路板边缘的元器件，离电路板边缘一般不小于2mm。电路板的最佳形状为矩形。长宽比为3:2或4:3。电路板面尺寸大于200x150mm时．应考虑电路板所受的机械强度。
