超宽带EMI滤波器的设计

   2008-11-10 1910


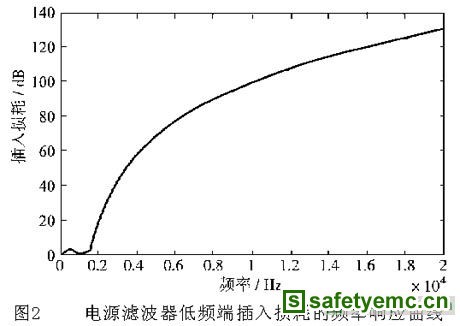

   对高频端的处理,先加工一定长度的同轴线,然后在内外导体之间填充吸波材料,由于吸波材料一般都具有导电性能,因此需要保证内外导体之间的绝缘性能。将低频端的LC滤波电路和高频端的介质同轴线串接,用金属壳体屏蔽封装,便得到超宽带EMI滤波器。表1给出了此滤波器插入损耗的检测数据,阻带内的插入损耗都大于100dB,满足预先的要求。

4.结论

     本文所介绍的超宽带EMI滤波器在大于10GHz的频段仍然具有100dB以上的插入损耗,克服了传统LC滤波器在频率高端由于电路分布参数影响导致滤波性能下降的弊端。这种超宽带EMI滤波器非常适合40GHz甚至更高工作频率的屏蔽室使用,可以防止干扰信号通过电源线或信号线进出屏蔽室。

 参考文献

 1 陈穷等编, 电磁兼容性工程设计手册, 国防工业出版社, 1993
 2  周开基等编, 电磁兼容性原理, 哈尔滨工程大学出版社, 2003
 3 黄席椿等编, 滤波器综合法设计原理, 人民邮电出版社, 1978
