（6）在交流输入端安装电快速抑制器和浪涌抑制器（气体放电管和压敏电阻），安装的位置为底板的交流电源输入插槽后面，并将插头上的安全地线与底板上的屏蔽层地相接。
（7）在电源板的直流输出端插槽旁安装直流滤波器，将通过各种途径耦合到直流侧的电磁干扰滤除，具体方法是：在电源板上输出的直流电源安装直流电源滤波器，其原理框图如图4所示。

图4 直流滤波器

（8）底板上的外部plc信号/开关量信号的输入端口安装信号线滤波器，具体做法是：插座的每根信号线上安装如图4所示的滤波电路。图5中的电感为铁氧体磁珠(尺寸尽量大)，电容为0.1μf，与底板上的屏蔽层相连。安装时，要尽量靠近插座。

图5 信号线路波器的电路

5.2 电源板的电磁兼容设计
（1）电源板与底板的连接由一个插座改为两个插座（与前面第5项对应），交流输入一个插座；直流输出一个插座；交流输入的插座除l、n线的接线针脚外其余的针脚全部接屏蔽层地。

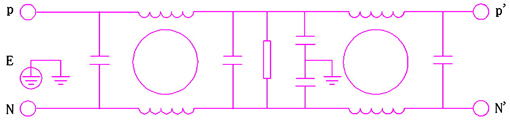

（2）在电源板的电源输入端口处安装电源线滤波器，安装的位置靠近电源入口处，在滤波器的下方设置覆铜面（并与底板的屏蔽层相连），滤波器通过覆铜面与底板的屏蔽层相连。滤波器原理框图如图6所示，位置如图7。

图6 交流滤波器

图7 电源板示意图

5.3 it板接口的电磁兼容设计

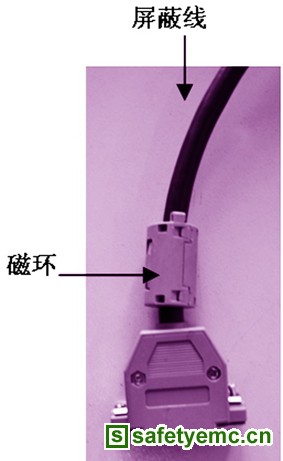

it板的模拟量输入/输出接口处（与图8所示的连接器连接），连接器应和机箱有效接触，通过屏蔽线连接接口子模块di、ai。它们间的连接线必须围屏蔽线，并且焊线时需和连接器的金属部分大面积接触，连接器内部带有滤波电容，外面加磁环，如图8所示。

图8 连接器
