2 电磁环境评估系统

　　2.1 系统总体结构

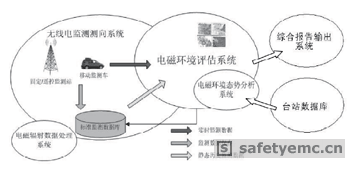

　　图3 自动监测系统的总体结构

　　自动监测系统的总体结构如图3所示。无线电监测测向系统对单个频率或者业务频段进行实时监测测向时，监测数据可以传递给电磁环境评估系统进行在线的实时电磁环境评估、动态电磁环境分布显示以及各种报表数据生成；另外，监测数据也可以在经过处理后保存到标准监测数据库中。电磁环境评估系统可以访问各种保存下来的历史监测数据，对任意时段的数据进行分析，完成各种形式的电磁环境显示和不同时间段、不同地点、不同频段的电磁环境比较等功能。

　　2.2 系统数据库的结构

　　系统数据库包括：实时监测数据库（执行各种实时任务）、静态历史监测数据库（含监测样本库和统计分析结果库）、近场电磁辐射数据库、台站管理数据库（电磁环境态势分析和台站电磁辐射仿真分析用）以及频率规划数据库。

　　2.3 评估分析软件的功能

　　监测数据是后期分析工作的基础，数据分析功能是系统的核心。评估分析模块共包含四个模块。

　　⑴ 近场电磁辐射分析模块：分析处理电磁辐射数据，完成电磁辐射数据的录入、仿真计算和输出显示。对于电磁辐射数据的采集，可采用人工输入或表格导入的方式完成，也可采用车载路测方式自动采集、汇总，并单独出具报告或加入监测月报中。还可对一个地点附近所有已登记的台站作小范围（200米范围内）的电磁辐射进行仿真计算和叠加，根据电磁波的空间传输理论进行计算，并以类似于场强等高线的方式，分颜色、级别在电子地图上直观地标示出来。

　　⑵ 电磁环境分析和评估模块：对信道占用度、信道场强/电平、频段占用度分别按空间域、频域、时域进行单项或多项联合分析，并以适当的形式进行比较，以便及时发现异常。

　　影响电磁环境质量的因素较多，一般主要指信号能量在指定地点、指定时间、指定频段内的分布情况，包括背景噪声、可用信道比例、频段占用度、大信号比和信号占空比等。分析电磁环境，首先要对这些相关数据进行量化，并按一定的算法、公式进行归一化和无量纲化处理（多个指标才可能直接加权），得到多个电磁环境指标，如背景噪声强度Bn、频段占用度Oc、频段时间功率比Pt、大信号比Ss等，再通过对电磁环境指标加权得到综合电磁环境评价指标EQ（以各个指标对电磁环境的影响程度确定权重），最后将综合指标进行评估分级，并给出结果趋势的建议和管理意见。

　　⑶ 电磁态势分析模块：电磁环境态势分析功能针对某个业务频段的所有发射电台（包括已登记台站和未知台站）进行EMC分析，在电子地图上给出台站信息查询显示、台站开关机显示和台站信号的覆盖情况。对监测到的未知台站，也能进行EMC反演和预测。

　　⑷ 综合报表输出模块：能够根据选定的时段、区域（站点）、频段弹出所有的待选分析项目及报表或图表类型供使用者选择，然后自动生成报告。其可生成各种数据比较图表，也可自动汇总辖区内各监测站指定时段内的监测数据，生成符合国家要求的监测月报（按照国家要求自动生成EXCELL表格及WORD文本），并汇总电磁辐射测试数据。

3 电磁环境评估标准的设定

　　(1) 近场电磁辐射评价标准：一般依照卫生部起草的《环境电磁波卫生标准》GB9175-88评价。其他几个行业起草的电磁辐射标准均较宽松。

　　(2) 远场电磁环境评价标准：综合评价值为。
