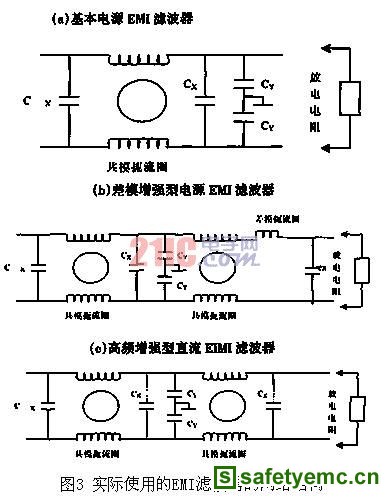

几种实际使用的电源EMI滤波器的网络结构如图3 所示。

3 电源EMI滤波器的参数确定方法

a）放电电阻的取值

在允许的情况下，电阻取值要求越小越好，需要考虑以下情况：

第一，电阻要求采用二级降额使用，保证可靠性。降额系数为0.75 V，0. 6 W。根据欧姆定律可求出n＞（0.75Ve）2/（0.6 Pe）。

第二，经过雷击浪涌后有残压，其瞬时值一般在1000 V取值；其瞬时功率值不能超过额

定功率值的4倍，也可求出R＞(Vcy)2/（4Pe）。

两者综合考虑取R值，一般情况下，电阻R的取值为75－200 K 之间。功率为2－3 W。金属膜电阻。

b）Cx 电容的取值

在允许的情况下，容量要求越大越好，其值很难确切地估算出来，一般情况下，要求取值在l－5uf之间（对每个电容）。电容的耐压值必须经过雷击浪涌后取值，有残压，其瞬时值一般在1000V／s时不损坏，按二级降额的原则选取，取值在275 V，频率特性与电容的取值有关，取值越小，频率特性越好。

c）Cy 电容的取值

在允许的情况下，容量要求越大越好，其值很难确切地估算出来，但是不能太大，太大则漏电流较大，一般情况下，要求取值在2 200－4 700 pf 之间（对每个电容）。电容的耐压值必须经过雷击浪涌后取值，有残压，其瞬时值一般在1000V／S 时不损坏，按二级降额的原则选取，取值275 V，频率特性与电容的取值有关，取值越小，频率特性越好。Cx 电容和Cy 电容，一般都是通过较小的电容并联来满足容量的要求，这样滤波器的高频特性好。

d) 电感的取值

材料的选取原则——从以下几个方面考虑：

第一，磁芯材料的频率范围要宽，要保证最高频率在1GHz，即在很宽的频率范围内有比较稳定的磁导率。

第二，磁导率高，但是在实际中很难满足这一要求，所以，磁导率往往是分段考虑的。磁芯材料一般是铁氧体。

电感量的估算——考虑阻抗和频率。共模扼流圈取值 1.5－5 mH，差模扼流圈取值为 10－50uH；。
