印制电路板(简称印制板)是电子应用系统中元器件、电源线和信号线的高度集合体。印制板设计的好坏对其系统的电磁兼容性的能力有很大的影响，因此印制板的设计决不单是元器件与线路的简单布局、排布，只要有意识加强电磁兼容性设计，才能使其系统的抗干扰能力增强，稳定性提高。

对于常用的单片机系统，时钟频率一般在4～12 MHz，其余的集成电路多为74HC和74LS系列，若采用单面的印制板，很难满足需要，采用多层的，代价又太大，所以大多采用双面印制板。使用双面印制板时，只要充分地考虑了电磁兼容性问题，是可以满足应用方面要求的。

当然，单片机系统的电磁兼容性所涉及的问题是方方面面的。本文只就双面印制板面上单元电路(或元器件)的布局、线路的布置等与电磁兼容性相关问题进行简要地分析，并相应地给出具体措施。

1 印制板上单元电路的布局

双面印制板上各种单元电路的相互位置，直接影响系统的电磁兼容性。因此对将要使用单元电路的进行甄别就显得很重要。根据单元电路在使用中对电磁兼容性的敏感程度的不同进行分组。分组的目的是为了按组对印制板区间进行分割，让同组元器件放在一起，以便于在空间上保证各组间的元器件不产生相互干扰。一般按工作速度快慢或电源电压的等级进行分组。

1.1按工作速度的快慢分组布局

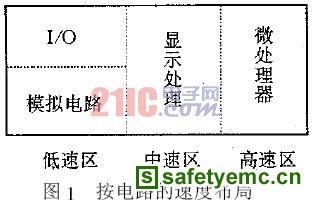

单元电路工作频率越高，速度就越快，信号的频谱也就越丰富；高频分量比例越大，对外干扰也就越强。可根据单元电路的工作频率分为高速电路(如微处理器)，中速电路(如显示处理)，低速电路(如接口)和模拟电路(如模拟信号放大器)。多种速度电路在印制板上的布局一般如图1所示。

1.2按工作电源电压的等级分组布局

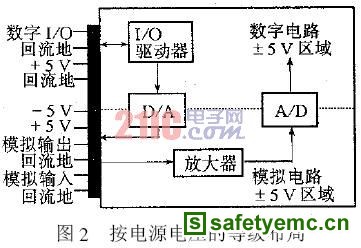

一般说来电源电压不同，电路的种类往往不同。例如，数字电路用5v的较多，模拟电路中运算放大器等用12v、15v较多；若用同种电源电压的电路中仍有数字与模拟元器件之分，还可以再分组。不同的电源电压的等级布局如图2所示。

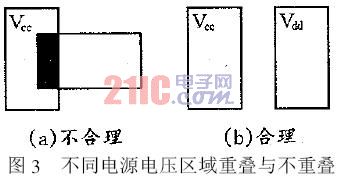

注意：不能将电源电压等级不同的元器件交叉重叠，以防止相互串扰。其元器件分布的合理性如图3所示。

2 地线和电源线的布置

从解决电磁兼容性着眼，印制板上的线，以地线最为重要，所以对双面印制板来说地线要布置得特别合理。

2.1采用分类的地线

地线分类是根据不同的电源电压、数字与模拟、高速与低速和大电流与小电流等分别设置地线。分类设地的目的是为了防止其地线阻抗耦合干扰。双面印制板用轨线作地线，即使轨线较宽，电感量也不能忽略，高频电流通过时仍有可观的电压降，所以一般采用分地方法。所谓的分地，就是在布线时分开，而最后都汇集到直流电源的一点地上。
