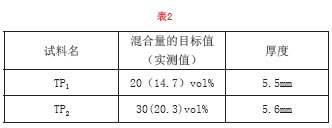

表2测试件的制作结果
3.电波吸收体的再设计
如前所述体积比以20%为限对本节所制作的两种试件进行了吸收率的测试,由吸收率再行推算材料参数,再进行电波吸收体的设计。
3.1测量
在六面都有吸收材料的全电波暗室内用反射功率法测量,频率是4.0GHz~6.0GHz,入射角为0°~50°,每10°为一档,用喇叭天线发射TE波,由试件反射而来的反射波用矢量网络分析仪(E8362B)来测量,本测量系统的动态范围为35dB左右。为了得到最大强度的试样要在试件制作一个月后测量,完全干燥要三个月。
图2~图5表示了TP,TP在0°~50°时的频率----吸收量的特性曲线。

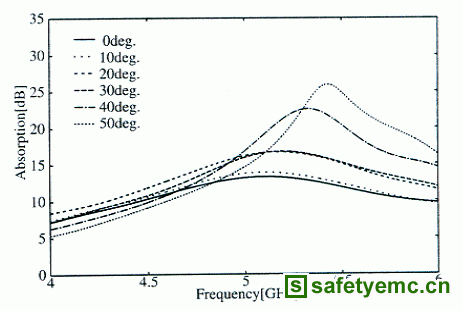

图2 TP的角度特性(试件制作一个月后)

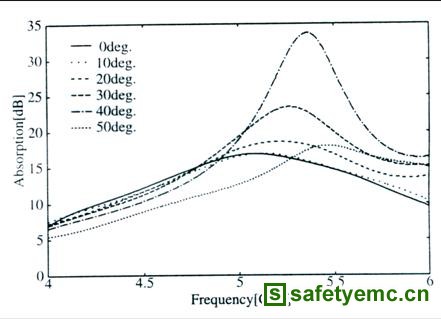

图3 TP的角度特性(试件制作三个月后)

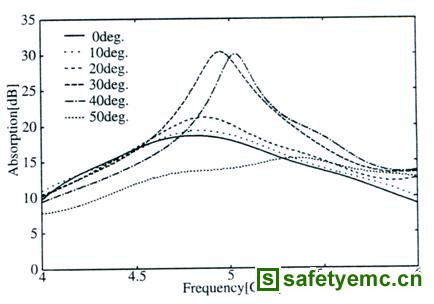

图4 TP的角度特性(试件制作一个月后)
